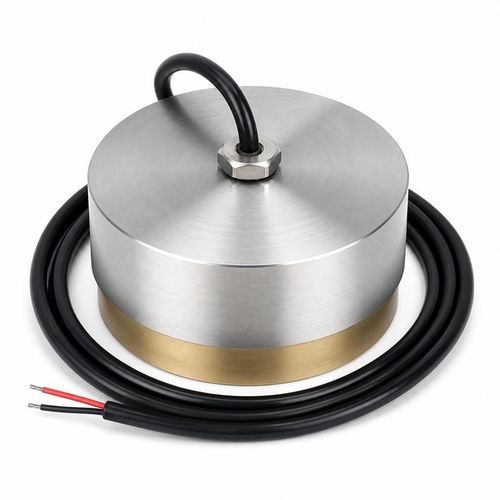

Transducteur acoustique de supervision BBUA-S

à usage généralde communicationà boîtier en acier inoxydable

Présentation
La série BBUA-S propose des transducteurs sources acoustiques sous-marines basse fréquence (470 Hz, 900 Hz, 2 kHz, 8 kHz et 12 kHz) destinés à la transmission de signaux longue portée, à la dissuasion/comportement des poissons et aux expériences hydroacoustiques. Les unités fonctionnent de -40 à +80 °C, offrent un champ acoustique de 180° et sont certifiées IP68. Les paramètres électriques, de portée, de pression et de boîtier varient selon la fréquence et doivent être choisis comme une configuration complète.

Configurations par fréquence

• 470 Hz ±50 Hz — Impédance minimale : 4 400 Ω ±20 %; Capacité : 74 000 pF ±20 % (à 1 kHz); Tension crête : <150 Vpp; Portée de référence : 1 000 m; Classe pression/poids : jusqu'à 5 kgf ou 0,5 MPa; Boîtier : H62 + 304
• 900 Hz ±100 Hz — Impédance minimale : 1 300 Ω ±20 %; Capacité : 35 000 pF ±20 % (à 1 kHz); Tension crête : <300 Vpp; Portée de référence : 1 000 m; Classe pression/poids : jusqu'à 5 kgf ou 0,5 MPa; Boîtier : H62 + 304
• 2 kHz ±1 kHz — Impédance minimale : 1 100 Ω ±20 %; Capacité : 41 000 pF ±20 % (à 1 kHz); Tension crête : <450 Vpp; Portée de référence : 1 000 m; Classe pression/poids : jusqu'à 10 kgf ou 1 MPa; Boîtier : acier inoxydable 304
• 8 kHz ±1 kHz — Impédance minimale : 3 500 Ω ±20 %; Capacité : 2 800 pF ±20 % (à 1 kHz); Tension crête : <450 Vpp; Portée de référence : 1 000 m; Classe pression/poids : jusqu'à 10 kgf ou 1 MPa; Boîtier : acier inoxydable 304
• 12 kHz ±1 kHz — Impédance minimale : 2 200 Ω ±20 %; Capacité : 2 900 pF ±20 % (à 1 kHz); Tension crête : <450 Vpp; Portée de référence : 500 m; Classe pression/poids : jusqu'à 10 kgf ou 1 MPa; Boîtier : acier inoxydable 304

Applications

• Systèmes de sources acoustiques sous-marines
• Transmission de signaux acoustiques sous-marins longue portée
• Dissuasion des poissons et contrôle comportemental
• Recherches et expériences hydroacoustiques

Caractéristiques techniques

• Série : BBUA-S
• Température de fonctionnement : -40 à +80 °C
• Champ acoustique : 180°
• Indice de protection : IP68
• Fréquences disponibles : 470 Hz, 900 Hz, 2 kHz, 8 kHz, 12 kHz
• Portées de référence : 1 000 m (470, 900, 2, 8 kHz); 500 m (12 kHz)
• Impédance minimale par fréquence : 4 400 Ω ±20 % (470 Hz); 1 300 Ω ±20 % (900 Hz); 1 100 Ω ±20 % (2 kHz); 3 500 Ω ±20 % (8 kHz); 2 200 Ω ±20 % (12 kHz)
• Capacité par fréquence (à 1 kHz) : 74 000 pF ±20 % (470 Hz); 35 000 pF ±20 % (900 Hz); 41 000 pF ±20 % (2 kHz); 2 800 pF ±20 % (8 kHz); 2 900 pF ±20 % (12 kHz)
• Limites de tension crête : <150 Vpp (470 Hz); <300 Vpp (900 Hz); <450 Vpp (2, 8, 12 kHz)
• Classements pression/poids : jusqu'à 5 kgf ou 0,5 MPa (470 & 900 Hz); jusqu'à 10 kgf ou 1 MPa (2, 8 & 12 kHz)
• Matériaux du boîtier : H62 + 304 (470 & 900 Hz); acier inoxydable 304 (2, 8 & 12 kHz)
• Remarque : Les paramètres électriques, de portée, de pression et de boîtier diffèrent selon la fréquence et doivent être sélectionnés comme configuration complète (une ligne)
