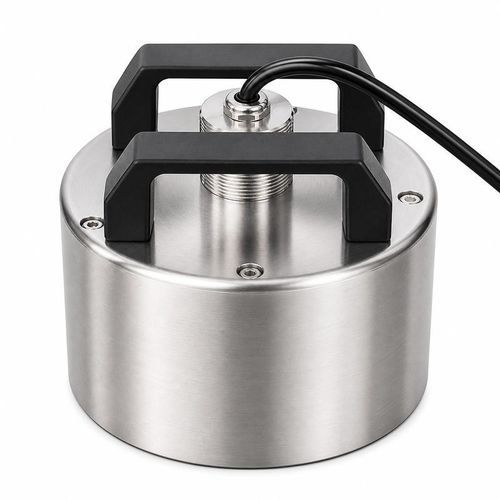

Transducteur à ultrasons immergeable BBFM-Q21K

robustede mesure

Présentation du produit
Le BBFM-Q21K est un transducteur ultrasonique de débit en contact avec le fluide, fonctionnant à 21 kHz, conçu pour compteurs de débit industriels pour liquides, mesures de vitesse dans conduites et surveillance des flux en stations de traitement d'eau. Il convient pour l'intégration dans des modules de mesure de débit embarqués et des ensembles de compteur en ligne.

Performances et environnement
Angle de faisceau à mi-puissance : 28,5° ±10% à -3 dB. Température de fonctionnement : -40 à +80°C. Pression admissible : ≤10 kgf (1 MPa). Indice de protection : IP68. Conçu pour l'immersion continue et les environnements industriels sévères.

Caractéristiques acoustiques, électriques et mécaniques
Model: BBFM-Q21K
Fréquence centrale : 21 kHz ±10%
Impédance minimale : 130 Ω ±20%
Capacité : 68 000 pF ±20% à 1 kHz
Tension de fonctionnement : tension crête < 3 000 Vpp
Température de fonctionnement : -40 à +80°C
Pression admissible : ≤10 kgf ou 1 MPa
Angle de faisceau à mi-puissance : 28,5° ±10% à -3 dB
Matériau du boîtier : acier inox 304 + PI
Indice de protection : IP68
Masse : 12,2 kg ±5% (avec câble 20 m ±0,3 m)

Spécifications électriques et câble
Les circuits d'émission et de réception doivent être adaptés à l'impédance et à la capacité spécifiées (130 Ω ±20%, 68 000 pF ±20% à 1 kHz). La tension crête d'entraînement doit rester inférieure à 3 000 Vpp. La masse indiquée concerne la version livrée avec un câble de 20 m ±0,3 m.

Applications

• Compteurs de débit pour liquides industriels
• Mesure de la vitesse dans les tuyaux
• Surveillance des flux en stations de traitement d'eau
• Modules de mesure de débit embarqués

Caractéristiques techniques

• Model: BBFM-Q21K
• Fréquence centrale : 21 kHz ±10%
• Angle de faisceau à mi-puissance : 28,5° ±10% à -3 dB
• Impédance minimale : 130 Ω ±20%
• Capacité : 68 000 pF ±20% à 1 kHz
• Tension de fonctionnement : crête < 3 000 Vpp
• Température de fonctionnement : -40 à +80°C
• Pression admissible : ≤10 kgf / 1 MPa
• Boîtier : acier inox 304 + PI
• Protection : IP68
• Masse : 12,2 kg ±5% (avec câble 20 m ±0,3 m)
