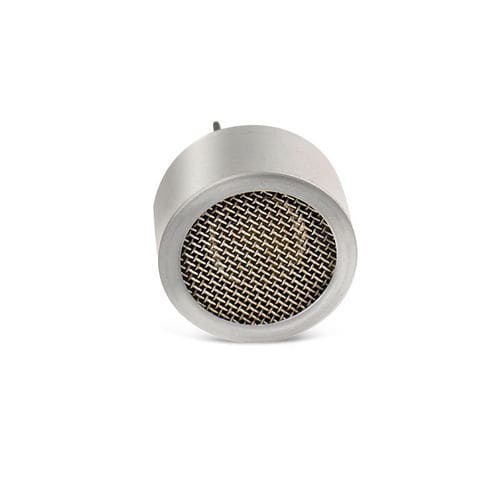

Transducteur à ultrasons cylindrique TA0040252T-R

acoustiquepour la mesure de niveaude proximité

Aperçu du produit
Le transducteur ultrasonore TA0040252T-R (série TA0040252) est un capteur 40 kHz conçu pour la mesure de distance en configuration à structure ouverte étanche. Les caractéristiques électriques et acoustiques principales sont fournies pour faciliter l'intégration et le choix du composant.

Caractéristiques clés

• Fréquence de résonance centrale : 40 kHz ± 1,0 kHz
• Dimensions (diamètre × hauteur) : Φ25×12 mm
• Capacité : 2200 pF ± 20%
• Fonctions disponibles : Émetteur (T), Récepteur (R), Émetteur & Récepteur (TR)
• Construction : Structure ouverte étanche
• Niveau de pression acoustique (SPL) : 117 dB min (versions concernées)
• Sensibilité : −65 dB min (versions concernées)

Résumé des spécifications

• Modèle : série TA0040252 (incl. TA0040252T-R)
• Fréquence de résonance : 40 kHz ± 1,0 kHz
• Dimensions : Φ25×12 mm
• Capacité : 2200 pF ± 20%
• Fonctions : T / R / TR
• Construction : Structure ouverte étanche
• Acoustique : SPL 117 dB min ; Sensibilité −65 dB min (selon versions)

Applications

• Mesure de distance et de niveau
• Détection d'objets et présence
• Capteurs pour robotique et automatisation
• Surveillance de niveau de liquides industriels (avec montage adapté)

Installation et manutention

• Adapter l'impédance du transducteur à l'électronique d'entraînement/réception pour des performances optimales
• Assurer l'étanchéité appropriée si nécessaire malgré la désignation « structure ouverte »
• Monter en évitant toute obstruction acoustique et respecter l'orientation recommandée
• Respecter les plages de fonctionnement et températures spécifiées

Informations de commande

• Commander en indiquant le numéro de modèle et la variante fonctionnelle (ex. TA0040252T, TA0040252R, TA0040252TR)
• Préciser la quantité et les préférences de câble/connecteur
