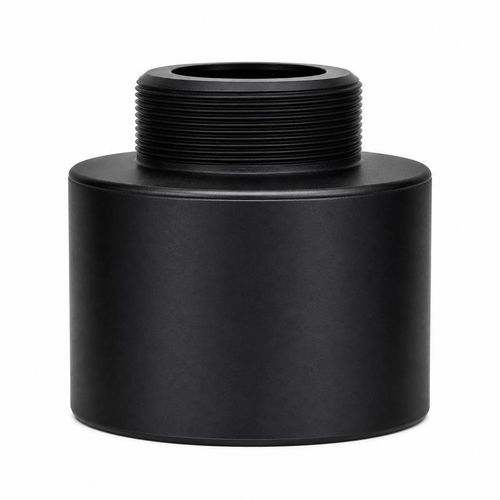

Transducteur à ultrasons pour la mesure de niveau BBDM-35KR12M

de proximitépour la détection d'obstaclesde mesure

Vue d'ensemble
Le BBDM-35KR12M est un transducteur ultrasonique pour air à 35 kHz, spécifié pour des mesures de distance de 0,45 à 12 m. Il s'adresse aux applications industrielles de portée moyenne nécessitant un contrôle du faisceau, une étanchéité et des caractéristiques électriques définies. Les performances dans la plage de référence dépendent de la surface cible, de l'alignement, de la géométrie de montage et de l'électronique associée.

Utilisation du faisceau de 10,4° lors de l'installation
L'angle de demi-puissance (-3 dB) est de 10,4° ±10%. Lors de la planification, prendre en compte les parois de cuves, les accessoires ou structures proches susceptibles d'intersecter le champ acoustique. La taille de la cible, l'état de surface et l'alignement angulaire affectent directement l'amplitude du signal réfléchi et la fiabilité de détection. Pour la prévention des collisions ou les cibles en mouvement, garantir que la zone de détection prévue reste dans le faisceau pendant le déplacement.

Adaptation électrique et environnementale
Concevoir les circuits d'excitation et de réception pour une impédance minimale de 180 Ω et une capacité de 4 500 pF ±20% à 1 kHz. Ne pas dépasser la limite d'excitation de 1 500 Vpp. Utiliser dans les limites environnementales spécifiées : protection IP68, pression jusqu'à 1 MPa et température de −40 à +80 °C.

Applications

• Mesure de niveau dans cuves et réservoirs
• Mesures de distance et positionnement d'équipements industriels
• Prévention des collisions et détection de proximité pour machines et véhicules
• Surveillance de sécurité et de zones

Caractéristiques techniques

• Modèle : BBDM-35KR12M
• Fréquence centrale : 35 kHz ±5%
• Plage de référence : 0,45–12 m
• Impédance minimale : 180 Ω ±20%
• Capacité : 4 500 pF ±20% à 1 kHz
• Tension d'utilisation : Tension crête inférieure à 1 500 Vpp
• Température de fonctionnement : −40 à +80 °C
• Résistance à la pression : jusqu'à 1 MPa
• Largeur de faisceau : angle -3 dB 10,4° ±10%
• Indice de protection : IP68
• Masse : 410 g ±5% (avec câble de 5 cm)
