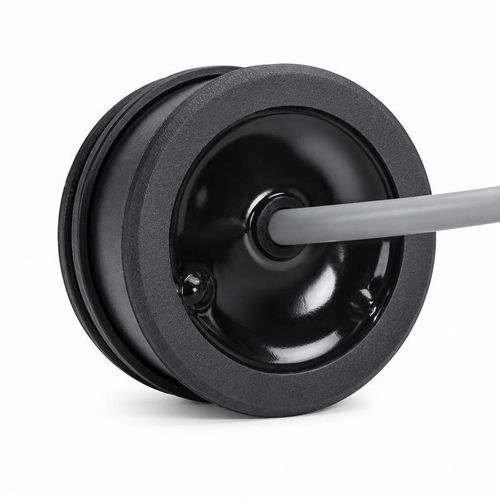

Transducteur à ultrasons sans contact BBDM-100KR2M

haute fréquencede proximitéde mesure

Présentation du produit
Le BBDM-100KR2M est un transducteur ultrasonore à couplage aérien conçu pour la détection de distance et de présence à courte portée. Il fonctionne sur une fréquence centrale de 100 kHz avec une plage recommandée de 0,12–2 m. Applications typiques : détection de proximité, positionnement à courte portée, comptage d'objets et mesure compacte de niveau. L'angle à mi-puissance (-3 dB) est de 11,7° ±10%. Le produit est livré en boîtier caoutchouc, indice de protection IP68, poids 22 g ±5% avec câble de 25 cm.

Spécifications techniques
Paramètre — Spécification
Modèle — BBDM-100KR2M
Fréquence centrale — 100 kHz ±5%
Plage recommandée — 0,12–2 m
Impédance minimale — 400 Ω ±20%
Capacité — 800 pF ±20% (à 1 kHz)
Tension de fonctionnement — Tension crête inférieure à 750 Vpp
Température de fonctionnement — -40 à +80 °C
Pression admissible — Jusqu'à 3 kgf / 0,3 MPa
Caractéristique du faisceau — Angle à mi-puissance -3 dB : 11,7° ±10%
Matériau du boîtier — Caoutchouc
Montage — Se référer au plan de dimensions du produit
Indice de protection — IP68
Poids — 22 g ±5% (avec câble de 25 cm)

Domaines d'application

• Détection de proximité dans les équipements d'automatisation
• Positionnement à courte portée
• Comptage et détection de cibles
• Mesure de niveau compacte

Vérifications d'intégration
Avant de choisir le BBDM-100KR2M, vérifiez la distance nécessaire, la nature de la surface cible, la plage de température de fonctionnement, les conditions de pression, l'espace de montage et le niveau de protection requis. Contrôlez la longueur de câble de 25 cm et le mode de connexion par rapport à l'agencement de l'équipement et assurez-vous que les circuits d'excitation et de réception respectent les limites électriques spécifiées.

Caractéristiques techniques / Spécifications

• Modèle : BBDM-100KR2M
• Fréquence centrale : 100 kHz ±5%
• Plage recommandée : 0,12–2 m
• Impédance minimale : 400 Ω ±20%
• Capacité : 800 pF ±20% (à 1 kHz)
• Tension de fonctionnement : Tension crête inférieure à 750 Vpp
• Température de fonctionnement : -40 à +80 °C
• Pression admissible : Jusqu'à 3 kgf / 0,3 MPa
• Caractéristique du faisceau : Angle à mi-puissance -3 dB 11,7° ±10%
• Matériau du boîtier : Caoutchouc
• Indice de protection : IP68
• Poids : 22 g ±5% (avec câble de 25 cm)
• Montage : voir plan de dimensions du produit
