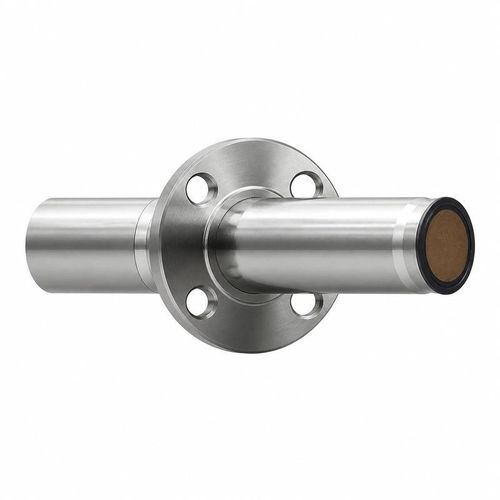

Transducteur à ultrasons à ultrasons à temps de transit BBFM-Q135K

immergeablehaute fréquencede mesure

Aperçu
Le BBFM-Q135K est un capteur ultrasonique à 135 kHz conçu pour la mesure de débit de gaz industrielle et les modules de mesure par temps de transit. Il couvre des parcours acoustiques de 0,10 à 1,5 m et présente un faisceau étroit (angle à mi‑puissance 7° ±10% à -3 dB). Boîtier en acier inoxydable, indice de protection IP68 pour environnements sévères.

Données techniques pour l'intégration

• Modèle — BBFM-Q135K
• Fréquence centrale — 135 kHz ±5%
• Plage recommandée — 0,10 à 1,5 m
• Impédance minimale — 500 Ω ±20%
• Capacité — 1 900 pF ±20% à 1 kHz
• Tension de fonctionnement — Tension crête < 300 Vpp
• Température de fonctionnement — -40 à +80 °C
• Pression admissible — ≤3 kgf (0,3 MPa)
• Angle à mi‑puissance — 7° ±10% à -3 dB
• Matériau du boîtier — Acier inoxydable
• Indice de protection — IP68
• Poids — 330 g ±5% avec câble 1 m

Applications de comptage de gaz

• Débitmètres de gaz industriels
• Compteurs de gaz pour suivi process ou comptage
• Mesure de la vitesse du gaz
• Modules de mesure par temps de transit

Exigences d'excitation et de réception
L'électronique d'entraînement et de réception doit être adaptée à l'impédance minimale spécifiée (500 Ω ±20%) et à la capacité (1 900 pF ±20% à 1 kHz). La tension d'entraînement crête doit rester inférieure à 300 Vpp. Veiller à maintenir les conditions d'utilisation entre -40 et +80 °C et en dessous de la limite de pression indiquée. Le boîtier inox IP68 permet l'immersion et le lavage si nécessaire.

Caractéristiques / Spécifications techniques

• Modèle: BBFM-Q135K
• Fréquence centrale: 135 kHz ±5%
• Plage: 0,10–1,5 m (recommandée)
• Impédance: ≥500 Ω ±20%
• Capacité: 1 900 pF ±20% @1 kHz
• Tension crête: < 300 Vpp
• Température: -40 à +80 °C
• Pression: ≤3 kgf / 0,3 MPa
• Angle de faisceau: 7° ±10% (-3 dB)
• Boîtier: Acier inoxydable
• Protection: IP68
• Poids: 330 g ±5% (avec câble 1 m)
