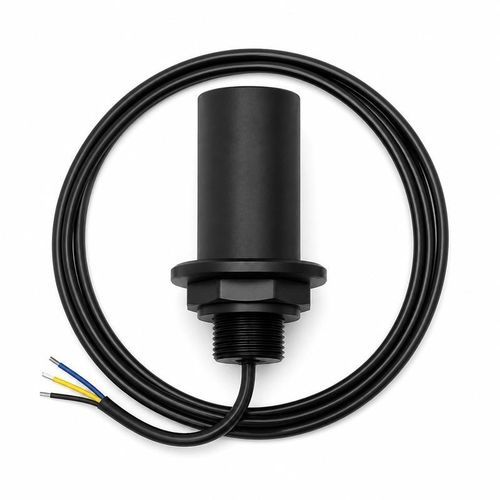

Transducteur acoustique de supervision BBDM-D15K

de mesureà ultrasonsomni-directionnel

Présentation
Le BBDM-D15K est un transducteur ultrasonore sous-marin pour la mesure de distance et de profondeur. Sa fréquence centrale est de 15 kHz ±5% et la portée de référence recommandée est de 1000 m. Adapté à l'intégration dans véhicules sous-marins, modules sonar et installations de surveillance des eaux. Protection IP68 et deux configurations acoustiques/pression permettant une utilisation en eaux peu profondes à modérées.

Applications

• Mesure de distance et de profondeur sous-marines
• Évitement d'obstacles pour robots sous-marins
• Mesure de distance dans cuves et plans d'eau
• Détection de cibles sous-marines

Spécifications techniques

• Fréquence centrale : 15 kHz ±5%
• Portée de référence recommandée : 1000 m
• Impédance minimale : 600 Ω ±20%
• Capacité : 11000 pF ±20% à 1 kHz
• Tension de fonctionnement : tension crête inférieure à 2000 Vpp
• Température de fonctionnement : -40 à +80 °C
• Classe de pression : ≤10 kgf (1 MPa) pour la version angle de faisceau 129° ; ≤3 kgf (0,3 MPa) pour la version omnidirectionnelle horizontale
• Angle à mi‑puissance : 129° ±10% à -3 dB (pour la version angle de faisceau)
• Indice de protection : IP68

Configurations champ acoustique et pression
Deux configurations acoustiques partagent la fréquence centrale 15 kHz ±5% : une version omnidirectionnelle horizontale classée ≤3 kgf (0,3 MPa) et une version à angle à mi‑puissance 129° ±10% classée ≤10 kgf (1 MPa).
