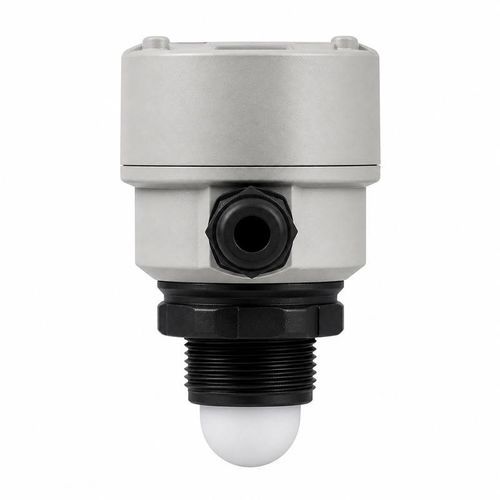

Transducteur à ultrasons immergeable BBFM-Q32K

de mesure

Transducteur ultrasonique à contact liquide pour mesure de débit
Le BBFM-Q32K est conçu pour compteurs de débit liquide industriels, mesurage de vitesse en tuyauterie, surveillance des débits en traitement d'eau et modules embarqués de mesure de débit. Sa fréquence centrale spécifiée est 32 kHz ±20%.

Caractéristique acoustique
La caractéristique acoustique donne un angle de faisceau à mi-puissance de 20° ±10% à -3 dB. Cette caractéristique doit être prise en compte par rapport au trajet acoustique requis lors du positionnement du transducteur.

Spécifications électriques et environnementales
Modèle : BBFM-Q32K
Fréquence centrale : 32 kHz ±20%
Impédance minimale : 30 Ω ±20%
Capacité : 75000 pF ±20% à 1 kHz
Tension de service : tension crête <3000 Vpp
Température de fonctionnement : -40 à +80°C
Pression admissible : ≤10 kgf ou 1 MPa
Angle de faisceau à mi-puissance : 20° ±10% à -3 dB
Matériau boîtier : 304 + PI
Montage : se référer au dessin de cotes du produit
Indice de protection : IP68

Utilisations spécifiées pour le débit liquide

• Compteurs de débit liquide industriels
• Mesure de la vitesse dans les tuyauteries
• Surveillance des débits en traitement des eaux
• Modules embarqués de mesure de débit

Points d'intégration
Adapter l'électronique d'émission et de réception à l'impédance minimale indiquée de 30 Ω ±20% et à la capacité de 75000 pF ±20% à 1 kHz. La tension crête doit rester <3000 Vpp. Utiliser le dessin de cotes pour vérifier l'interface de montage et l'espace disponible. L'installation complète doit fonctionner entre -40 et +80°C et à une pression maximale de 10 kgf ou 1 MPa tout en conservant la protection IP68 indiquée.

Caractéristiques / spécifications techniques

• Modèle : BBFM-Q32K
• Fréquence centrale : 32 kHz ±20%
• Impédance minimale : 30 Ω ±20%
• Capacité : 75000 pF ±20% à 1 kHz
• Tension de service : tension crête <3000 Vpp
• Plage de température d'utilisation : -40 à +80°C
• Pression admissible : ≤10 kgf ou 1 MPa
• Angle de faisceau à mi-puissance : 20° ±10% à -3 dB
• Matériau boîtier : inox 304 + PI
• Montage : voir le dessin de cotes du produit pour l'interface
• Indice de protection : IP68
