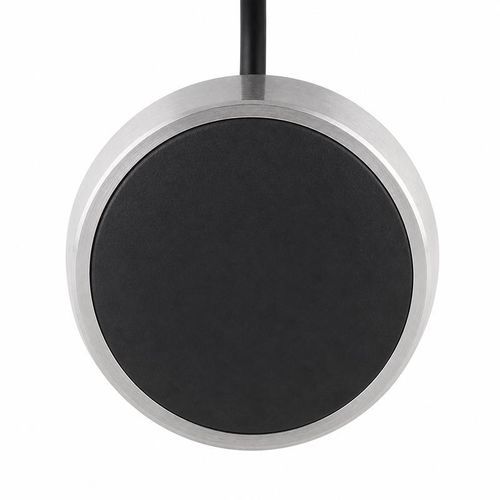

Transducteur de courant Doppler BBUA-ADCP

de supervision

Présentation
La série BBUA-ADCP regroupe des transducteurs Doppler destinés à la mesure des courants pour le profilage fluvial et océanique, la mesure de la vitesse dans les chenaux, la surveillance hydrologique et la recherche sur les champs d'écoulement sous-marins. Quatre fréquences centrales sont proposées (500 kHz, 1 MHz, 2 MHz, 3 MHz), chacune avec un angle de faisceau, un appariement électrique, une plage de température, une capacité de pression et des matériaux de boîtier adaptés à l'immersion.

Fréquences et configurations de fonctionnement
Fréquence centrale — Angle de faisceau à mi‑puissance — Impédance minimale — Capacitance à 1 kHz — Tension crête admissible — Température de fonctionnement — Classe de pression — Matériaux du boîtier — Indice de protection
500 kHz ±5% — 5.8° ±10% — 100 Ω ±20% — 1 500 pF ±20% — <600 Vpp — -20 à +60°C — ≤1 MPa — Acier inoxydable et plastique — IP68
1 MHz ±5% — 2.4° ±10% — 15 Ω ±20% — 4 000 pF ±20% — <300 Vpp — -40 à +80°C — ≤1 MPa — Acier inoxydable 304 et PI — IP68
2 MHz ±5% — 2° ±10% — 3.5 Ω ±20% — 5 600 pF ±20% — <150 Vpp — -40 à +80°C — ≤1 MPa — Acier inoxydable 304 et PI — IP68
3 MHz ±5% — 2.9° ±10% — 10 Ω ±20% — 1 000 pF ±20% — <95 Vpp — -20 à +60°C — ≤1 MPa — Acier inoxydable 304 et plastique — IP68

Portée confirmée et données de bande passante
Fréquence — Caractéristique confirmée
1 MHz — Plage de référence 0,05 à 3 m; bande passante ±20% à -3 dB
2 MHz — Plage de référence 0,03 à 2 m

Applications et choix

• Profilage des courants en rivière et en mer
• Mesure de la vitesse dans les chenaux
• Surveillance hydrologique
• Recherche sur les champs d'écoulement sous-marins

Caractéristiques / Spécifications techniques

• Série : BBUA-ADCP
• Fréquences centrales disponibles : 500 kHz, 1 MHz, 2 MHz, 3 MHz
• Angles de faisceau (mi‑puissance) : 500 kHz : 5,8° ±10 %; 1 MHz : 2,4° ±10 %; 2 MHz : 2° ±10 %; 3 MHz : 2,9° ±10 %
• Impédance minimale : 500 kHz : 100 Ω ±20 %; 1 MHz : 15 Ω ±20 %; 2 MHz : 3,5 Ω ±20 %; 3 MHz : 10 Ω ±20 %
• Capacitance à 1 kHz : 500 kHz : 1 500 pF ±20 %; 1 MHz : 4 000 pF ±20 %; 2 MHz : 5 600 pF ±20 %; 3 MHz : 1 000 pF ±20 %
• Tension crête admissible (Vpp) : 500 kHz : <600; 1 MHz : <300; 2 MHz : <150; 3 MHz : <95
• Plages de température de fonctionnement : 500 kHz & 3 MHz : -20 à +60°C; 1 MHz & 2 MHz : -40 à +80°C
• Classe de pression : ≤1 MPa (toutes configurations)
• Matériaux du boîtier : acier inoxydable (304), plastique et PI selon la fréquence
• Indice de protection : IP68
• Usages prévus : profilage fleuve/océan, mesure de vitesse de chenal, hydrologie, recherche sur écoulements sous‑marins
