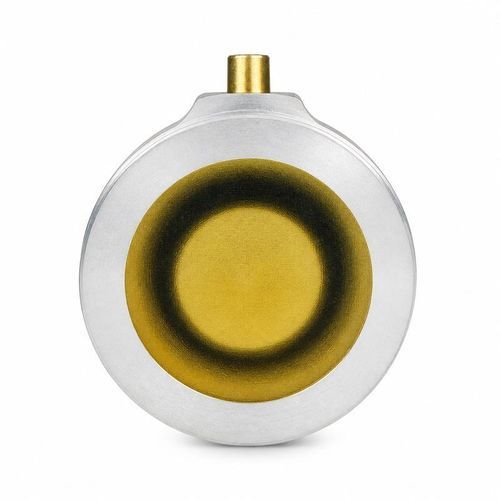

Transducteur à ultrasons à contact direct BBDM-5MR1M

haute fréquencepour la mesure de niveau

Présentation
Le BBDM-5MR1M est un transducteur ultrasonique 5 MHz conçu pour la détection externe du niveau de liquide sur des cuves. La plage de détection documentée est de 0,01 à 1 m avec un angle de faisceau à mi-puissance de 0,8° à -3 dB. Applications courantes : détection de niveau dans les réservoirs de carburant et d'huile, surveillance de cuves étanches, réservoirs de véhicules et machines, et détection à travers paroi de liquides corrosifs. Le concept permet la mesure quand le liquide est contenu derrière la paroi de la cuve.

Données techniques
Paramètre — Spécification
Modèle — BBDM-5MR1M
Fréquence centrale — 5 MHz ±5%
Plage recommandée — 0,01 à 1 m
Impédance minimale — 15 Ω ±20%
Capacitance — 3 400 pF ±20% à 1 kHz
Tension de service — Tension de crête inférieure à 60 Vpp
Température de fonctionnement — -40 à +80 °C
Pression admissible — Jusqu'à 10 kgf ou 1 MPa
Angle de faisceau à mi-puissance (-3 dB) — 0,8°
Matériau du boîtier — 2A12
Fixation — Voir plan de cotes
Indice de protection — IP68
Poids — 240 g ±5%
Longueur de câble — 5 m + 1 m

Champ d'application

• Détection de niveau dans les réservoirs de carburant et d'huile
• Surveillance de cuves étanches
• Réservoirs de véhicules et machines
• Détection à travers paroi de liquides corrosifs

Points à définir avant intégration
Préciser le milieu d'utilisation et la plage de température, la distance de mesure requise ou le trajet acoustique, la taille et l'état de surface de la cible, l'espace de montage disponible et les dimensions d'interface, la pression de fonctionnement et les exigences de protection. Les électroniques d'émission/réception, le cheminement du câble et le mode de connexion doivent également être adaptés à l'installation.

Caractéristiques techniques

• Modèle : BBDM-5MR1M
• Fréquence centrale : 5 MHz ±5%
• Plage recommandée : 0,01–1 m
• Angle de faisceau (-3 dB) : 0,8° (mi-puissance)
• Impédance (min) : 15 Ω ±20%
• Capacitance : 3 400 pF ±20% à 1 kHz
• Tension de service : Tension de crête inférieure à 60 Vpp
• Température de fonctionnement : -40 à +80 °C
• Pression admissible : Jusqu'à 10 kgf / 1 MPa
• Matériau du boîtier : 2A12
• Indice de protection : IP68
• Poids : 240 g ±5%
• Longueur de câble : 5 m + 1 m
