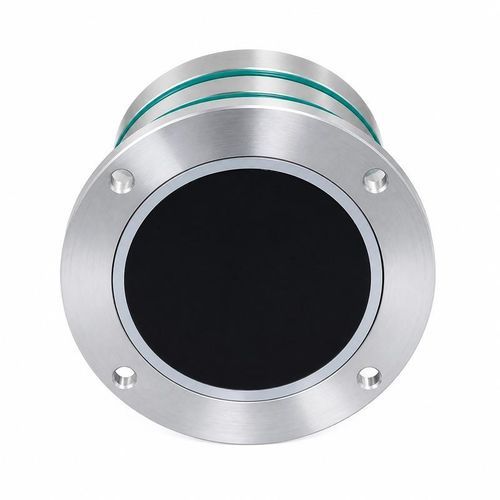

Transducteur à ultrasons de mesure BBND-PF

Aperçu
La série BBND-PF regroupe des transducteurs ultrasonores destinés aux essais d'intégrité des pieux, à la détection de défauts internes dans le béton, à l'évaluation de la qualité des fondations et aux essais ultrasonores cross-hole. Les fréquences centrales disponibles sont 65 kHz, 88 kHz et 90 kHz. Toutes les configurations fonctionnent de -40 à +80 °C et bénéficient d'une protection IP68. Les paramètres électriques et de pression varient selon la fréquence et doivent être commandés en ensemble complet correspondant.

Configurations électriques et de pression
Fréquence centrale | Impédance minimale | Capacité | Tension crête à crête (Vpp) | Pression admissible
65 kHz ±5% | 950 Ω ±20% | 5 250 pF ±20% à 1 kHz | < 1 000 Vpp | Jusqu'à 10 kgf ou 1 MPa
88 kHz ±5% | 150 Ω ±20% | 2 000 pF ±20% à 1 kHz | < 2 250 Vpp | Jusqu'à 10 kgf ou 1 MPa
90 kHz ±5% | 450 Ω ±20% | 1 900 pF ±20% à 1 kHz | < 2 250 Vpp | Jusqu'à 5 kgf ou 0,5 MPa

Configurations acoustiques
Fréquence centrale | Bande passante à -3 dB | Angle demi-puissance (-3 dB)
88 kHz ±5% | ±20% | 18° ±10%
90 kHz ±5% | ±10% | 18° ±10%
Le boîtier de la configuration 90 kHz est en inox 304 + PI.

Applications

• Essais d'intégrité des pieux
• Détection de défauts internes dans le béton
• Évaluation de la qualité des fondations
• Essais ultrasonores cross-hole

Caractéristiques techniques

• Série : BBND-PF
• Fréquences centrales disponibles : 65 kHz ±5%, 88 kHz ±5%, 90 kHz ±5%
• Plage de température de fonctionnement : -40 à +80 °C
• Indice de protection : IP68
• Les paramètres électriques et de pression diffèrent selon la fréquence et doivent être sélectionnés comme une ligne complète
• Voir le bloc Configurations électriques et de pression pour impédance, capacité, Vpp et pressions admissibles
• Bande acoustique et angle du faisceau : voir le bloc Configurations acoustiques
• Matériau du boîtier (90 kHz) : inox 304 + PI
