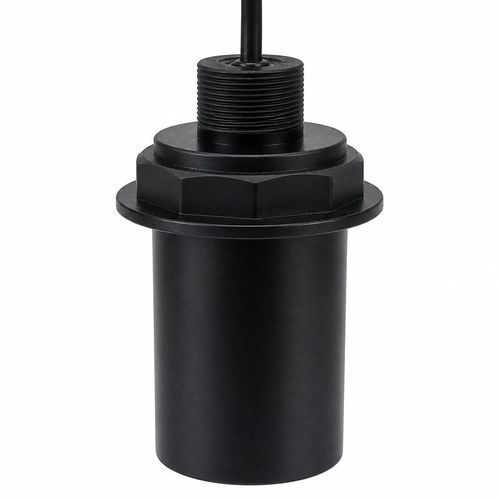

Transducteur à ultrasons immergeable BBDM-D28K

basse fréquencepour la mesure de niveaupour la détection d'obstacles

Aperçu du produit
Le BBDM-D28K est un transducteur ultrasonique subaquatique à 28 kHz destiné à la mesure de distance et de profondeur, avec une portée de référence de 1000 m. Il s'intègre aux systèmes maritimes et sous-marins nécessitant une détection acoustique longue portée, notamment ROV et AUV.

Couverture acoustique
Angle de demi-puissance (-3 dB) : 53,7° ±10%. Le profil de faisceau assure une couverture moyen-large pour la détection de cibles et les mesures de distance en milieu ouvert ou en réservoir.

Spécifications électriques et environnementales (tableau)
Fréquence centrale : 28 kHz ±5%
Portée recommandée (référence) : 1000 m
Angle de demi-puissance (-3 dB) : 53,7° ±10%
Impédance minimale : 270 Ω ±20%
Capacité : 10000 pF ±20% à 1 kHz
Tension de fonctionnement : tension crête <2000 Vpp
Température d'utilisation : -40 à +80°C
Indice de pression : ≤10 kgf / 1 MPa
Indice de protection : IP68

Applications

• Mesure de distance et de profondeur sous l'eau
• Évitement d'obstacles pour robots sous-marins (ROV/AUV)
• Mesure de distance dans des réservoirs et masses d'eau
• Détection et surveillance d'objectifs sous-marins

Caractéristiques techniques

• Fréquence centrale : 28 kHz ±5%
• Portée recommandée (référence) : 1000 m
• Angle de demi-puissance (-3 dB) : 53,7° ±10%
• Impédance minimale : 270 Ω ±20%
• Capacité : 10000 pF ±20% à 1 kHz
• Tension de fonctionnement : tension crête <2000 Vpp
• Température d'utilisation : -40 à +80°C
• Indice de pression : ≤10 kgf ou 1 MPa
• Indice de protection : IP68
