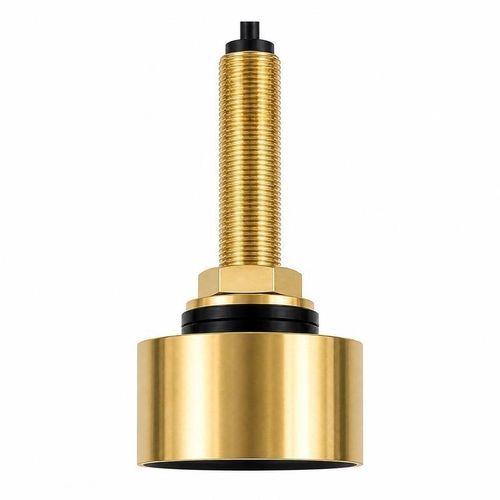

Transducteur à ultrasons à double tête BBUA-F50K200K-B

immergeable

Présentation
Le BBUA-F50K200K-B est un transducteur double fréquence combinant des canaux 50 kHz et 200 kHz dans un seul boîtier. Conçu pour l'acoustique halieutique, la sondage de profondeur marine et la recherche d'objectifs sous-marins. La plage de fonctionnement recommandée documentée pour le canal 200 kHz est de 0,6 à 120 m.

Applications

• Détection de poissons et systèmes d'acoustique halieutique
• Sondage de profondeur marine
• Recherche d'objets sous-marins
• Intégration dans des équipements acoustiques pour la pêche et embarcations

Données électriques par fréquence
Fréquences centrales : 200 kHz ±5% / 50 kHz ±5%
Plage recommandée (200 kHz) : 0,6 à 120 m
Impédance minimale à 50 kHz : 180 Ω ±20%
Impédance minimale à 200 kHz : 210 Ω ±20%
Capacitance à 50 kHz : 3200 pF ±20% (mesurée à 1 kHz)
Tension d'exploitation (crête) : <1500 Vpp
Angle de demi-puissance : 8,7° ±10% (-3 dB)

Spécifications mécaniques et environnementales
Température de fonctionnement : -40 à +80 °C
Classe de pression : ≤10 kgf (≤1 MPa)
Indice de protection : IP68
Matériaux du boîtier : laiton et ABS
Masse : 1110 g ±5%
Longueur du câble : 10 m

Caractéristiques / spécifications techniques

• Modèle : BBUA-F50K200K-B
• Double fréquences de fonctionnement : 50 kHz et 200 kHz
• Plage recommandée à 200 kHz : 0,6–120 m
• Tolérance des fréquences centrales : ±5%
• Impédance minimale : 180 Ω ±20% (50 kHz); 210 Ω ±20% (200 kHz)
• Capacitance (à 1 kHz) : 3200 pF ±20% (50 kHz)
• Tension crête admissible : <1500 Vpp
• Angle demi-puissance : 8,7° ±10% (@ -3 dB)
• Température de fonctionnement : -40 à +80 °C
• Classe de pression : jusqu'à 1 MPa (≤10 kgf)
• Indice de protection : IP68
• Boîtier : laiton et ABS
• Poids : ~1110 g (±5%)
• Câble : 10 m
