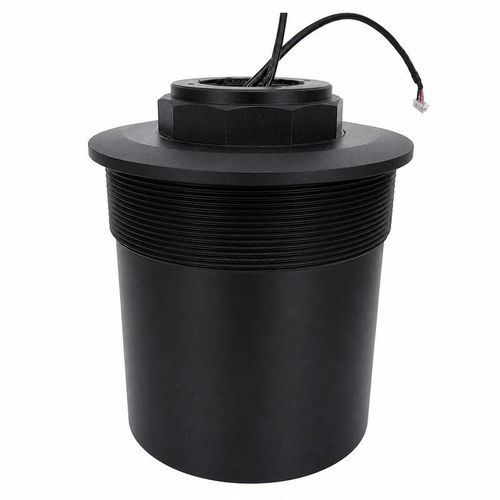

Transducteur à ultrasons basse fréquence BBDM-17KR50M

pour la mesure de niveaupour la détection d'obstaclesde mesure

Présentation
Le BBDM-17KR50M est un transducteur de distance ultrasonore air-couplé centré sur 17 kHz, avec une plage d'utilisation recommandée de 1,8–50 m. Il est destiné à la surveillance de niveaux de grands réservoirs, aux mesures de distance industrielles, à l'évitement de collision, à la surveillance de zones et à la détection de cibles longue portée, nécessitant une protection IP68.

Installation
Cette version utilise un filetage de montage inférieur M108 x 2. L'interface de fixation diffère des modèles longue portée qui proposent un filetage de suspension supérieur séparé ; la structure de réception et les dégagements doivent donc être conçus selon le plan de cotes réel et l'interface inférieure spécifiée.

Résumé des spécifications techniques
Modèle : BBDM-17KR50M
Fréquence centrale : 17 kHz ±5%
Plage recommandée : 1,8–50 m
Impédance minimale : 1 500 Ω ±20%
Capacité : 12 000 pF ±20% @ 1 kHz
Tension de service : crête inférieure à 1 500 Vpp
Température d'utilisation : -40 °C à +80 °C
Pression admissible : jusqu'à 3 kgf / 0,3 MPa
Caractéristique du faisceau : angle demi-puissance -3 dB 13° ±10%
Montage : filetage inférieur M108 x 2
Protection : IP68
Poids : 1 970 g ±5%

Trajet d'écho en portée étendue
L'angle demi-puissance de 13° définit le champ acoustique principal mais ne garantit pas le retour d'écho à 50 m. La cible doit présenter une surface réfléchissante suffisante et une réflectivité acoustique dans le faisceau. La géométrie du réservoir, les renforts internes, la poussière, les gradients de température et l'inclinaison du montage peuvent générer des échos concurrents ou diminuer le signal reçu ; vérifiez la signature de la cible en conditions représentatives.

Contrôles mécaniques et électriques
La structure porteuse doit accepter l'interface M108 x 2 et la masse du transducteur de 1,97 kg. Confirmez l'orientation de montage, les dégagements, la pression et la température d'utilisation, le cheminement des câbles et le type de connecteur. L'excitation et la réception doivent être adaptées à l'impédance minimale (1 500 Ω), à la capacité (12 000 pF) et à la limite de tension crête afin d'assurer un fonctionnement fiable.

Caractéristiques techniques

• Modèle : BBDM-17KR50M
• Fréquence centrale : 17 kHz ±5%
• Plage de référence (recommandée) : 1,8–50 m
• Impédance minimale : 1 500 Ω ±20%
• Capacité : 12 000 pF ±20% @ 1 kHz
• Tension de service : crête < 1 500 Vpp
• Température d'utilisation : -40 °C à +80 °C
• Pression admissible : jusqu'à 3 kgf / 0,3 MPa
• Faisceau : angle demi-puissance -3 dB 13° ±10%
• Montage : filetage inférieur M108 x 2
• Protection : IP68
• Poids : 1 970 g ±5%
