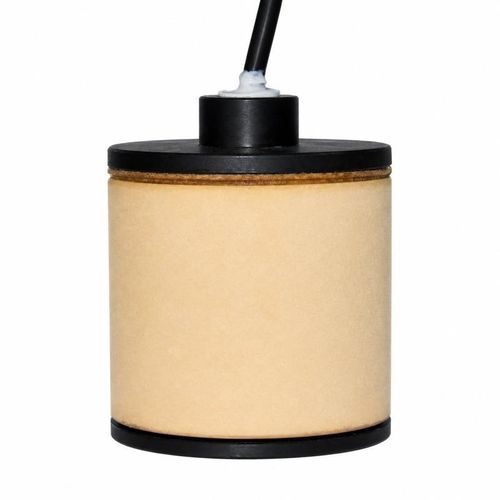

Transducteur à ultrasons de proximité BBDM-33K-OM

de mesure

Présentation du produit
Le BBDM-33K-OM est un transducteur ultrasonore de positionnement pour milieu aérien, accordé à 33 kHz, avec un champ acoustique omnidirectionnel horizontal. Plage de référence : 0,10 à 15 m. Applications typiques : positionnement intérieur, balises ultrasonores, sources sonores omnidirectionnelles et détection de présence de zone.

Spécifications techniques
Modèle | BBDM-33K-OM
Fréquence centrale | 33 kHz ±5%
Plage recommandée | 0,10 à 15 m
Impédance minimale | 600 Ω ±20%
Capacitance | 3 700 pF ±20% à 1 kHz
Tension de fonctionnement | Tension de crête <600 Vpp
Température de fonctionnement | -40 à +80°C
Pression admissible | ≤3 kgf ou 0,3 MPa
Champ acoustique | Omnidirectionnel horizontal
Matériau du boîtier | Mousse aérospatiale et POM
Indice de protection | IP66
Poids | 240 g ±5%

Applications

• Positionnement intérieur
• Balises ultrasonores
• Sources sonores omnidirectionnelles
• Détection de présence de zone

Choix et intégration au système
Pour le choix et l'intégration du BBDM-33K-OM, tenez compte du milieu et de la température d'exploitation, de la distance de mesure requise et du trajet acoustique, de la taille et de l'état de surface de la cible, de l'encombrement d'installation disponible, de la pression de service, de la protection contre les intrusions et de l'électronique d'entraînement et de réception.

Caractéristiques techniques

• Modèle : BBDM-33K-OM
• Fréquence centrale : 33 kHz ±5%
• Plage de référence : 0,10 à 15 m
• Impédance minimale : 600 Ω ±20%
• Capacitance : 3 700 pF ±20% à 1 kHz
• Tension de fonctionnement : Tension de crête <600 Vpp
• Température de fonctionnement : -40 à +80°C
• Pression admissible : ≤3 kgf ou 0,3 MPa
• Champ acoustique : Omnidirectionnel horizontal
• Matériau du boîtier : Mousse aérospatiale et POM
• Indice de protection : IP66
• Poids : 240 g ±5%
