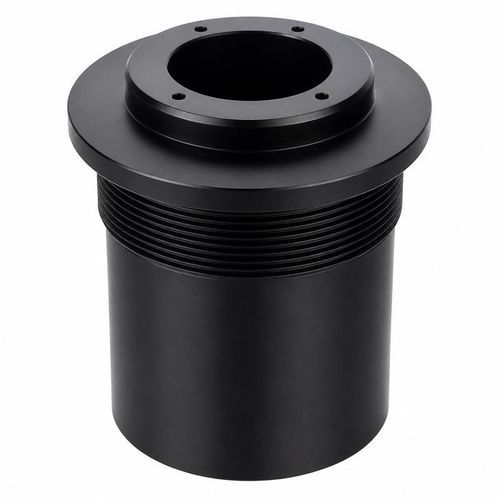

Transducteur à ultrasons sans contact BBDM-35KR13M

pour la mesure de niveaupour la détection d'obstaclesde mesure

Portée de référence 13 mètres avec une ouverture à -3 dB de 8,9°
Le BBDM-35KR13M est un transducteur ultrasonique aérien de distance à fréquence centrale 35 kHz. Sa portée de référence est de 0,45–13 m et l'angle à -3 dB spécifié est de 8,9° ±10%. Ces données servent à la sélection initiale pour la mesure de niveau, le sondage industriel, l'évitement de collision et la surveillance de zone ; elles ne remplacent pas une vérification sur site avec la cible et l'électronique prévues.

Paramètres nominals
Model: BBDM-35KR13M
Fréquence centrale : 35 kHz ±5%
Portée de référence : 0,45–13 m
Impédance minimale : 400 ohm ±20%
Capacité : 6 500 pF ±20% à 1 kHz
Tension de fonctionnement : Tension de crête inférieure à 1 000 Vpp
Température de fonctionnement : -40 à +80 °C
Pression admissible : Jusqu'à 10 kgf ou 1 MPa
Ouverture : angle à -3 dB 8,9° ±10%
Montage : Réferez-vous au dessin de cotes du produit
Indice de protection : IP68
Masse : 835 g ±5% avec un câble de 2 m

Vérifier le trajet d'écho complet
Pour la mesure de niveau, maintenez le trajet acoustique dégagé depuis la borne proche à 0,45 m jusqu'à la distance maximale prévue. Prenez en compte le col du réservoir, les éléments internes et les accessoires voisins par rapport à l'angle à -3 dB de 8,9°. La surface réfléchissante doit être suffisamment grande et correctement orientée pour la géométrie choisie.
Pour le sondage ou l'évitement de collision sur des équipements mobiles, évaluez la cible sur l'ensemble de son déplacement. Les installations de sécurité ou de surveillance de zone nécessitent également des vérifications pratiques des surfaces cibles et des structures environnantes.

Coordonner l'intégration électrique et mécanique
Le circuit d'entrée doit accepter une impédance minimale de 400 ohm et une capacité de 6 500 pF à 1 kHz. La tension de crête appliquée doit rester inférieure à 1 000 Vpp. La masse spécifiée de 835 g ±5% comprend un câble de 2 m ; prévoyez le support du transducteur et le cheminement du câble dans le plan de fixation.
Confirmez que le milieu d'utilisation, la température et la pression sont conformes à la plage -40 à +80 °C et au maximum de 10 kgf ou 1 MPa. Le produit est spécifié avec protection IP68.

Checklist de sélection

• Distance requise et cible la plus proche attendue
• Taille de la cible, état de surface et angle
• Milieu d'utilisation et plage de température
• Enveloppe de montage et dimensions d'interface
• Exigences réelles de pression et de protection
• Circuit émission/réception, cheminement du câble et méthode de connexion

Caractéristiques techniques

• Model: BBDM-35KR13M
• Fréquence centrale : 35 kHz ±5%
• Portée de référence : 0,45–13 m
• Impédance minimale : 400 ohm ±20%
• Capacité : 6 500 pF ±20% à 1 kHz
• Tension de fonctionnement : Tension de crête inférieure à 1 000 Vpp
• Température de fonctionnement : -40 à +80 °C
• Pression admissible : Jusqu'à 10 kgf ou 1 MPa
• Ouverture : angle à -3 dB 8,9° ±10%
• Montage : Réferez-vous au dessin de cotes du produit
• Indice de protection : IP68
• Masse : 835 g ±5% avec un câble de 2 m
