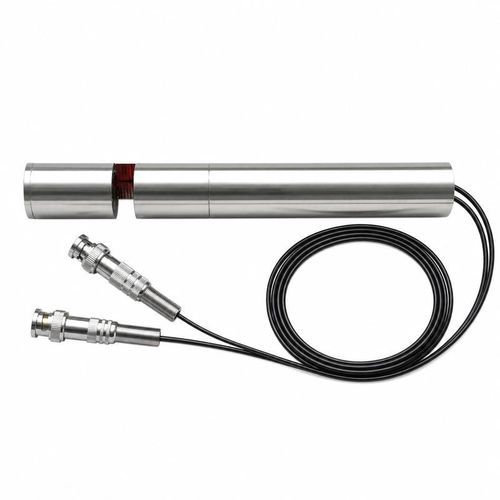

Transducteur à ultrasons immergeable BBID-C

haute fréquencede mesure

Aperçu
La série BBID-C couvre des fréquences centrales de 65 kHz à 2,1 MHz pour la mesure de la concentration d'électrolyte de batterie, la mesure de solutions d'urée, l'analyse de la composition de liquides industriels et la mesure de la vitesse du son ou de la densité. Les variantes de fréquence disponibles diffèrent par l'adaptation électrique, la plage de température de fonctionnement, la capacité sous pression, le matériau du boîtier et les caractéristiques acoustiques.

Configurations de fréquence et électriques
Fréquence centrale | Impédance minimale | Capacité à 1 kHz | Tension crête admissible | Température de fonctionnement | Pression admissible | Degré de protection
65 kHz ±5% | 17 000 Ω ±20% | 450 pF ±20% | <1 000 Vpp | -40 à +80°C | ≤3 MPa | IP68
100 kHz ±5% | 8 000 Ω ±20% | 450 pF ±20% | <1 000 Vpp | -40 à +80°C | ≤3 MPa | IP68
200 kHz ±5% | 220 Ω ±20% | 800 pF ±20% | <300 Vpp | -10 à +50°C | 3 MPa | IP68
500 kHz ±5% | 85 Ω ±20% | 1 900 pF ±20% | <600 Vpp | -40 à +80°C | ≤1 MPa | IP68
1 MHz ±5% | 2 400 Ω ±20% | 800 pF ±20% | <300 Vpp | -40 à +80°C | ≤1 MPa | IP68
1,2 MHz ±5% | 40 Ω ±20% | 2 000 pF ±20% | <300 Vpp | -40 à +80°C | ≤1 MPa | IP68
2 MHz ±5% | 40 Ω ±20% | 1 600 pF ±20% | <150 Vpp | -40 à +100°C | ≤1 MPa | IP68
2,1 MHz ±5% | 13 Ω ±20% | 2 300 pF ±20% | <150 Vpp | -20 à +80°C | ≤1 MPa | IP68

Options acoustiques et matériaux confirmées
Fréquence | Option confirmée
65 kHz | Boîtier acier inoxydable
100 kHz | Boîtier acier inoxydable
200 kHz | Boîtier alliage titane ; option acier inoxydable classée -40 à +80°C et jusqu'à 3 MPa
500 kHz | Angle à mi-puissance 5° ±10% ; portée de référence 0,3 à 30 m ; options pression 1 MPa et 3 MPa
1 MHz | Angle à mi-puissance 9° ±10% ; options de boîtier PTFE (-40 à +80°C), acier inoxydable 304 (-40 à +100°C) et 304+PTFE (-40 à +80°C)
1,2 MHz | Angle à mi-puissance 1,1° ±10% ; boîtier alliage titane
2 MHz | Boîtier acier inoxydable 304
2,1 MHz | Boîtier acier inoxydable 316

Applications

• Mesure de la concentration d'électrolyte de batterie
• Mesure de solution d'urée
• Analyse de la composition de liquides industriels
• Mesure de vitesse du son et de densité

Caractéristiques techniques

• Série : BBID-C
• Plage de fréquences centrales : 65 kHz à 2,1 MHz (variantes à 65 kHz, 100 kHz, 200 kHz, 500 kHz, 1 MHz, 1,2 MHz, 2 MHz, 2,1 MHz)
• Impédance minimale : de 13 Ω à 17 000 Ω selon la fréquence
• Capacité à 1 kHz : de 450 pF à 2 300 pF (±20% selon la variante)
• Tension crête admissible : dépendant de la variante, typiquement <150 Vpp à <1 000 Vpp
• Plages de température de fonctionnement : variantes classées de -40°C à +100°C (limites spécifiques selon la fréquence et le boîtier)
• Pression admissible : variantes jusqu'à 3 MPa (beaucoup ≤1 MPa ; certaines 65/100 kHz jusqu'à ≤3 MPa)
• Degré de protection : IP68 pour toutes les variantes listées
• Options de boîtier / matériaux mouillés : acier inoxydable (304, 316), alliage de titane, PTFE, combinaisons (304+PTFE)
• Caractéristiques acoustiques : angles à mi-puissance et portées de référence variables selon la fréquence (exemples : 5° ±10% à 500 kHz, 9° ±10% à 1 MHz, 1,1° ±10% à 1,2 MHz)
• Applications typiques : analyse de concentration/composition de liquides, mesures d'électrolyte de batterie et d'urée, détection de vitesse du son et de densité
• Remarque de sélection : fréquence, adaptation électrique, plage de température, pression admissible, trajet acoustique et matériau mouillé doivent être choisis comme une configuration compatible pour le liquide cible et la géométrie de l'instrument
