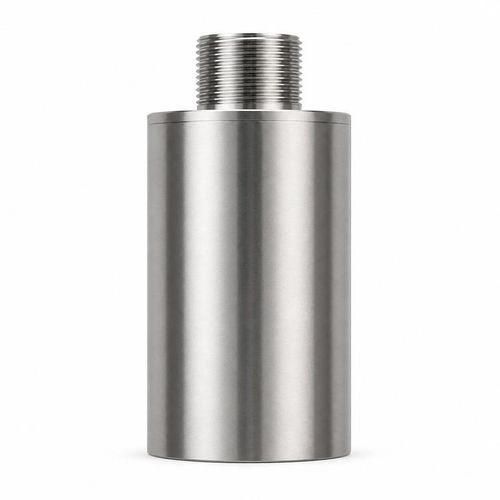

Transducteur de débit à ultrasons BBFM-Q34K

à ultrasons à temps de transitvolumiquede gaz

Présentation
Le BBFM-Q34K est un transducteur de débit ultrasonique 34 kHz conçu pour la mesure de débit des gaz de combustion, la surveillance des gaz d'échappement de chaudières et les conduits d'émission industriels. Il convient aussi aux mesures en temps de transit dans des gaz à haute température. Plage de fonctionnement : -20 à +150 °C. Pression admissible jusqu'à 3 kgf (0,3 MPa). Indice de protection : IP68. Le boîtier est en acier inoxydable pour résister à la corrosion dans les applications d'échappement.

Spécifications techniques
Modèle : BBFM-Q34K
Fréquence centrale : 34 kHz ±5%
Impédance minimale : 900 Ω ±20%
Capacité : 5 000 pF ±20% à 1 kHz
Tension de fonctionnement : tension crête <1 500 Vpp
Température de fonctionnement : -20 à +150 °C
Pression admissible : ≤3 kgf (0,3 MPa)
Angle du faisceau à mi-puissance : 11,5° ±10% à -3 dB
Matériau du boîtier : acier inoxydable
Indice de protection : IP68

Applications spécifiées

• Mesure de débit des gaz de combustion
• Surveillance des gaz d'échappement de chaudières
• Conduits d'émission industriels
• Mesure en temps de transit dans les gaz à haute température

Caractéristiques / spécifications techniques

• Modèle : BBFM-Q34K
• Fréquence centrale : 34 kHz ±5%
• Impédance minimale : 900 Ω ±20%
• Capacité : 5 000 pF ±20% à 1 kHz
• Tension de fonctionnement : tension crête <1 500 Vpp
• Température de fonctionnement : -20 à +150 °C
• Pression admissible : ≤3 kgf ou 0,3 MPa
• Angle du faisceau à mi-puissance : 11,5° ±10% à -3 dB
• Matériau du boîtier : acier inoxydable
• Indice de protection : IP68
