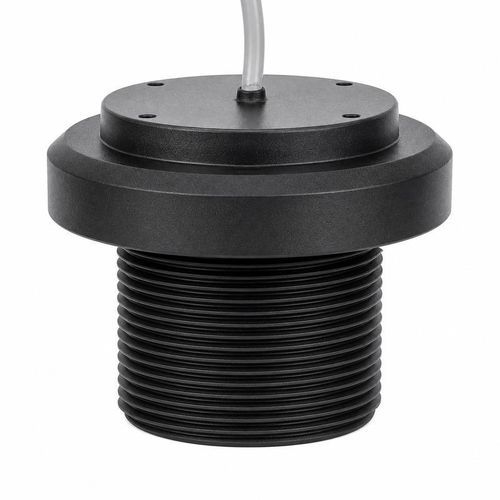

Transducteur à ultrasons immergeable BBDM-90KR4M

haute fréquencede mesurepour la mesure de niveau

Présentation
Le BBDM-90KR4M est un capteur ultrasonique de distance pour air à 90 kHz, avec une plage de mesure de référence de 0,2 à 4 m. Son angle de faisceau demi‑puissance (-3 dB) spécifié est de 10,2° ±10%, adapté à la détection courte portée dans un champ acoustique défini.

Applications

• Détection de proximité en automatisation
• Positionnement courte portée
• Comptage et détection de cibles
• Mesure de niveau compacte

Caractéristiques techniques
Model: BBDM-90KR4M
Fréquence centrale: 90 kHz ±5%
Plage recommandée: 0,2-4 m
Impédance minimale: 400 Ω ±20%
Capacité: 1 400 pF ±20% à 1 kHz
Tension de fonctionnement: Crête <1 200 Vpp
Température de fonctionnement: -40 à +80°C
Pression admissible: ≤3 kgf ou 0,3 MPa
Largeur de faisceau: angle demi‑puissance (-3 dB): 10,2° ±10%
Montage: filetage M38 × 1,5
Indice de protection: IP68
Poids: 122 g ±5% avec câble 1 m

Intégration mécanique et électrique
La spécification de montage standard est un filetage M38 × 1,5. Le poids indiqué est de 122 g ±5% avec un câble de 1 m. Des options de boîtier, de fixation, de câble et de connexion sont disponibles pour l’intégration dans un équipement.
Pour l’électronique d’interface, la source spécifie une impédance minimale de 400 Ω ±20%, une capacité de 1 400 pF ±20% à 1 kHz, et une tension crête d’utilisation inférieure à 1 200 Vpp.

Caractéristiques techniques — résumé

• Model: BBDM-90KR4M
• Fréquence centrale: 90 kHz ±5%
• Plage recommandée: 0,2-4 m
• Largeur de faisceau (-3 dB): 10,2° ±10%
• Impédance minimale: 400 Ω ±20%
• Capacité: 1 400 pF ±20% à 1 kHz
• Tension de fonctionnement: Crête <1 200 Vpp
• Température de fonctionnement: -40 à +80°C
• Pression admissible: ≤3 kgf / 0,3 MPa
• Montage: filetage M38 × 1,5
• Protection: IP68
• Poids: 122 g ±5% (avec câble 1 m)
