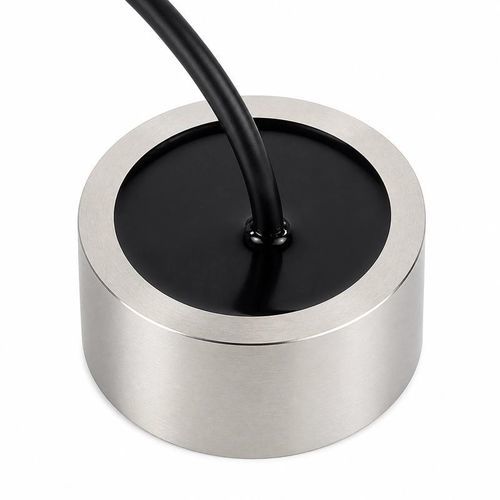

Transducteur à ultrasons immergeable BBDM-2P5M-LS

haute fréquencepour la mesure de niveau

Présentation
Le BBDM-2P5M-LS est un transducteur ultrasonique 2,5 MHz conçu pour les systèmes d'interrupteurs de niveau liquide en milieu industriel. Il est destiné aux alarmes de niveau haut/bas, à la détection de présence/absence de liquide, à la protection des pompes et au contrôle de niveau. Le transducteur présente un angle à mi-puissance de 0,6° (-3 dB), une protection IP68, une plage de fonctionnement de -20 à +60 °C et une résistance à la pression jusqu'à 10 kgf (1 MPa).

Données électriques et de fonctionnement

• Modèle — BBDM-2P5M-LS
• Fréquence centrale — 2,5 MHz ±5%
• Impedance minimale — 15 Ω ±20%
• Capacité — 33 000 pF ±20% à 1 kHz
• Tension de fonctionnement — Tension crête inférieure à 120 Vpp
• Température de fonctionnement — -20 à +60 °C
• Pression admise — Jusqu'à 10 kgf (1 MPa)
• Angle de faisceau — 0,6° à mi-puissance (-3 dB)
• Matériau du boîtier — Acier inoxydable
• Indice de protection — IP68

Applications

• Alarmes de niveau haut et bas
• Détection de présence ou d'absence de liquide
• Protection de pompes
• Contrôle de niveau dans les équipements industriels

Caractéristiques techniques

• Modèle : BBDM-2P5M-LS
• Fréquence centrale : 2,5 MHz ±5%
• Impedance minimale : 15 Ω ±20%
• Capacité : 33 000 pF ±20% à 1 kHz
• Tension de fonctionnement : Tension crête inférieure à 120 Vpp
• Température de fonctionnement : -20 à +60 °C
• Pression admise : Jusqu'à 10 kgf (1 MPa)
• Angle de faisceau : 0,6° à mi-puissance (-3 dB)
• Matériau du boîtier : Acier inoxydable
• Indice de protection : IP68
