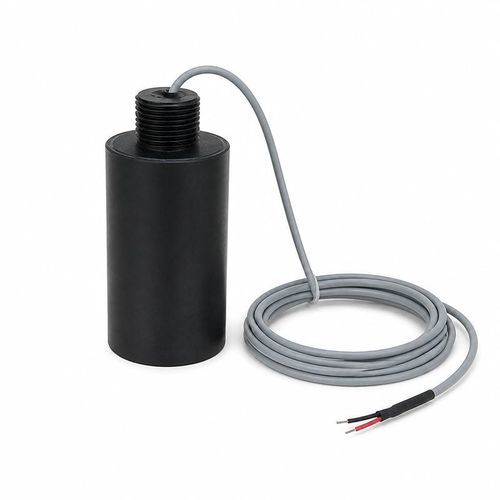

Transducteur à ultrasons immergeable BBDM-D12K

basse fréquencepour la mesure de niveaupour la détection d'obstacles

Présentation
Le BBDM-D12K est un transducteur ultrasonore sous-marin 12 kHz pour la mesure de distance et de profondeur, avec une portée de référence de 10000 m. Conçu pour intégration sur ROV, AUV, navires d'inspection et installations fixes, il convient pour l'évitement d'obstacles, la mesure de distance en cuves et plans d'eau, et la détection de cibles sous-marines.

Couverture acoustique horizontale
Le champ acoustique est omnidirectionnel à l'horizontale, ce qui simplifie le suivi des cibles et permet une orientation de montage flexible. Tenez compte de ce diagramme de rayonnement lors de la définition de la géométrie de mesure, de la couverture des cibles et du trajet acoustique requis.

Caractéristiques de fonctionnement
Model — BBDM-D12K
Fréquence centrale — 12 kHz ±5%
Portée recommandée — 10000 m
Température de fonctionnement — -40 à +80°C
Pression admissible — ≤10 kgf ou 1 MPa
Champ acoustique — Omnidirectionnel horizontal
Indice de protection — IP68

Applications

• Mesure de distance et de profondeur sous-marine
• Évitement d'obstacles pour robots sous-marins (ROV/AUV)
• Mesure de distance en cuves et plans d'eau
• Détection et surveillance de cibles sous-marines

Sélection du système
La sélection doit tenir compte du milieu et de la température d'exploitation, de la portée et du trajet acoustique requis, de la taille et de l'état de surface de la cible, de l'espace d'installation disponible, de la pression de service, de la protection contre les ingressions et de l'électronique d'émission/réception. Vérifiez la compatibilité mécanique et électrique avec le navire ou véhicule hôte et avec l'équipement de traitement du signal.

Caractéristiques techniques

• Model: BBDM-D12K
• Fréquence centrale: 12 kHz ±5%
• Portée de référence / recommandée: 10000 m
• Température de fonctionnement: -40 à +80°C
• Pression admissible: ≤10 kgf ou 1 MPa
• Champ acoustique: Omnidirectionnel horizontal
• Indice de protection: IP68
