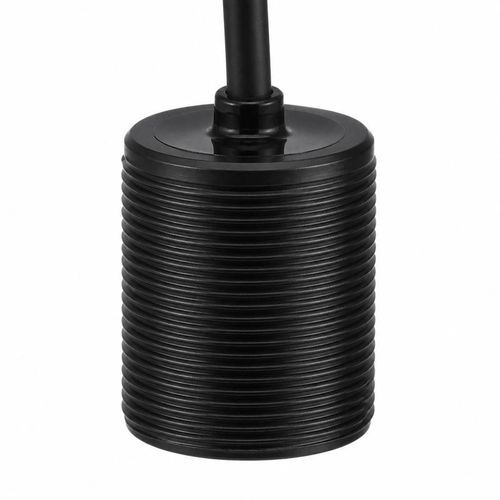

Transducteur à ultrasons sans contact BBID-DSS-B

immergeablede proximité

Présentation
Le BBID-DSS-B est un transducteur ultrasonique 125 kHz conçu pour la détection fiable des feuilles simples et doubles dans les équipements d'impression, d'emballage, les systèmes d'alimentation papier et l'inspection de feuilles métal/plastique. La portée recommandée est de 0,12 à 2 m avec un angle à mi-puissance de 13,5° ±10 % (-3 dB), fournissant une empreinte acoustique prévisible pour l'intégration.

Implantation de détection et adaptation électrique
Planifiez le trajet acoustique, la position de la cible et l'espace de montage en fonction du matériau et du process. L'électronique d'émission/réception doit accepter une impédance minimale de 600 Ω, une capacité de 560 pF à 1 kHz, et une tension crête inférieure à 1 200 Vpp. Montage par filetage M18 × 1,5. Température d'utilisation : -40 à +80°C. Pression admissible : ≤3 kgf (0,3 MPa). Poids : 23 g ±5 % avec câble 1 m.

Spécifications techniques BBID-DSS-B (tableau)

• Modèle : BBID-DSS-B
• Fréquence centrale : 125 kHz ±5 %
• Portée recommandée : 0,12 à 2 m
• Impédance minimale : 600 Ω ±20 %
• Capacité : 560 pF ±20 % à 1 kHz
• Tension de service : Tension crête < 1 200 Vpp
• Température de fonctionnement : -40 à +80°C
• Pression admissible : ≤3 kgf (0,3 MPa)
• Angle à mi-puissance : 13,5° ±10 % à -3 dB
• Filetage de montage : M18 × 1,5
• Indice de protection : IP68
• Poids : 23 g ±5 % avec câble 1 m

Configurations acoustiques disponibles (tableau)

• 125 kHz ±5 % — Portée 0,12 à 2 m — Angle à mi-puissance 13,5° ±10 % — Montage : filetage M18 × 1,5
• 200 kHz ±5 % — Portée 0,10 à 1,5 m — Angle à mi-puissance 8° ±10 % — Montage : filetage M18 × 1,5
• 200 kHz ±5 % — Portée 0,15 à 1,5 m — Angle à mi-puissance 3,8° ±10 % — Montage : se référer au dessin d'ensemble

Remarques
La configuration principale de production est 125 kHz. Le suffixe « -B » est conservé dans la référence mais n'est pas défini comme une caractéristique de performance distincte.

Caractéristiques clés / spécifications techniques

• Applications : impression et emballage, systèmes d'alimentation papier, inspection de feuilles métal/plastique, détection automatique de double alimentation
• Respecter impédance, capacité et limites de tension pour une détection fiable
• Filetage M18 compact et indice IP68 pour intégration en environnements confinés ou humides
