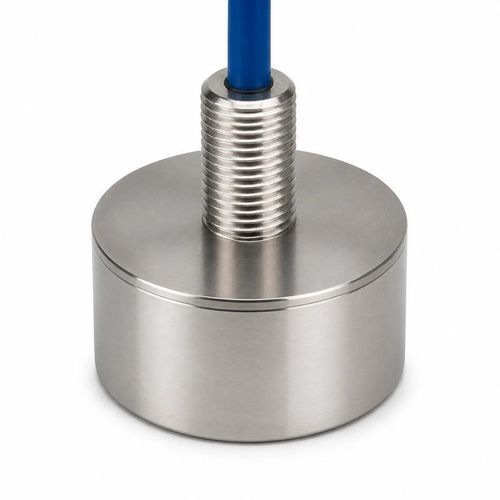

Transducteur à ultrasons immergeable BBFM-V40K

Présentation
Le BBFM-V40K est un transducteur ultrasonique de vitesse et de direction du vent destiné aux anémomètres ultrasoniques 2D et 3D, à la surveillance météorologique, à la mesure des débits d'air de ventilation et à la surveillance des conduits industriels. Sa fréquence centrale est de 40 kHz ±5%, avec une plage de référence recommandée de 0,5 à 12 m et un angle de demi-puissance à -3 dB de 11,3° ±10%. Tenez compte de la longueur de trajectoire et de la couverture angulaire lors de la définition du volume de mesure.

Spécifications techniques vérifiées

• Model: BBFM-V40K
• Fréquence centrale : 40 kHz ±5%
• Plage recommandée/de référence : 0,5 à 12 m
• Impédance minimale : 250 Ω ±20%
• Capacitance : 4 000 pF ±20% à 1 kHz
• Tension crête maximale appliquée : <1 500 Vpp
• Température de fonctionnement : -40 à +80°C
• Pression admissible : ≤3 kgf / 0,3 MPa
• Angle de demi-puissance : 11,3° ±10% à -3 dB
• Matériau du boîtier : Acier inoxydable
• Indice de protection : IP68
• Poids : 1 580 g ±5% (avec câble 10 m ±0,3 m)

Configuration du réseau et adaptation électrique
Pour un anémomètre 2D ou 3D, définissez les trajectoires dans la plage de référence 0,5–12 m en tenant compte de l'angle de 11,3°, de la géométrie du flux d'air, des obstacles structurels et de l'alignement des transducteurs. L'électronique d'émission et de réception doit correspondre à l'impédance minimale de 250 Ω ±20% et à la capacitance de 4 000 pF ±20% à 1 kHz. La tension de crête appliquée doit rester inférieure à 1 500 Vpp.

Intégration mécanique et environnementale
Le fonctionnement est spécifié de -40 à +80°C, jusqu'à 3 kgf (0,3 MPa), avec un indice de protection IP68. Le poids indiqué correspond à la configuration avec câble de 10 m ±0,3 m ; prévoyez supports, fixation et cheminement du câble dans la conception mécanique.

Applications

• Anémomètres ultrasoniques 2D et 3D
• Surveillance météorologique
• Mesure des débits d'air de ventilation
• Surveillance des conduits industriels
