Transmetteur de niveau à ultrasons BBDM-1MR2M

pour huilepour liquidespour liquide corrosif

Détection du niveau de liquide à travers la paroi de la cuve

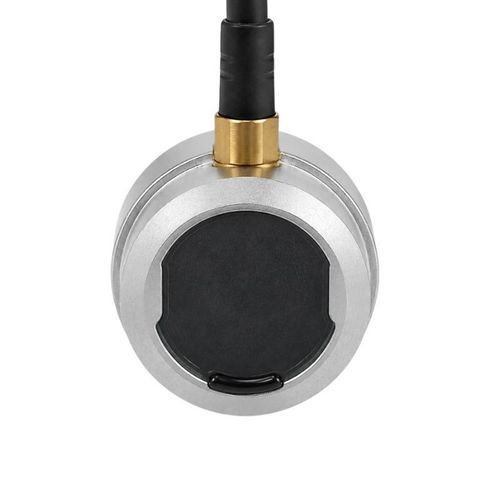

Le BBDM-1MR2M est un transducteur ultrasonore monté en externe permettant de détecter le niveau de liquide sans placer l'élément de mesure à l'intérieur de la cuve. Avec une fréquence centrale de 1 MHz et une portée recommandée de 0,03 à 2 m, il peut être évalué pour les réservoirs de carburant et d'huile, les récipients scellés, les réservoirs de véhicules et de machines, ainsi que pour la détection à travers la paroi de liquides corrosifs. Un montage externe peut isoler le transducteur du liquide, mais le trajet ultrasonore doit traverser la paroi. Le matériau de la paroi, son épaisseur, son état de surface et l'accouplement acoustique sont donc des paramètres de sélection fondamentaux.

Spécifications techniques
Paramètre — Spécification
Modèle — BBDM-1MR2M
Fréquence centrale — 1 MHz +/-5%
Plage recommandée — 0,03-2 m
Impédance minimale — 60 ohm +/-20%
Capacité — 1 500 pF +/-20% à 1 kHz
Tension de fonctionnement — Tension de crête inférieure à 300 Vpp
Température de fonctionnement — -40 à +80 °C
Pression admissible — Jusqu'à 10 kgf ou 1 MPa
Caractéristique du faisceau — Angle demi-puissance -3 dB : 3,3° +/-10%
Matériau du boîtier — Alliage d'aluminium 2A12
Indice de protection — IP68
Poids — 240 g +/-5%
Longueur de câble — 5 m + 1 m

Accouplement et compatibilité des récipients
L'angle demi-puissance de 3,3° définit un champ acoustique étroit, mais une transmission fiable à travers la paroi dépend également de la couche d'accouplement et de la construction du réservoir. Les revêtements, la courbure, les soudures, les dépôts ou une couche d'air au point de contact peuvent atténuer le signal.

Caractéristiques / spécifications techniques

• Modèle : BBDM-1MR2M
• Fréquence centrale : 1 MHz +/-5%
• Plage recommandée : 0,03-2 m
• Impédance minimale : 60 ohm +/-20%
• Capacité : 1 500 pF +/-20% à 1 kHz
• Tension de fonctionnement : Tension de crête inférieure à 300 Vpp
• Température de fonctionnement : -40 à +80 °C
• Pression admissible : Jusqu'à 10 kgf ou 1 MPa
• Caractéristique du faisceau : Angle demi-puissance -3 dB : 3,3° +/-10%
• Matériau du boîtier : Alliage d'aluminium 2A12
• Indice de protection : IP68
• Poids : 240 g +/-5%
• Longueur de câble : 5 m + 1 m
