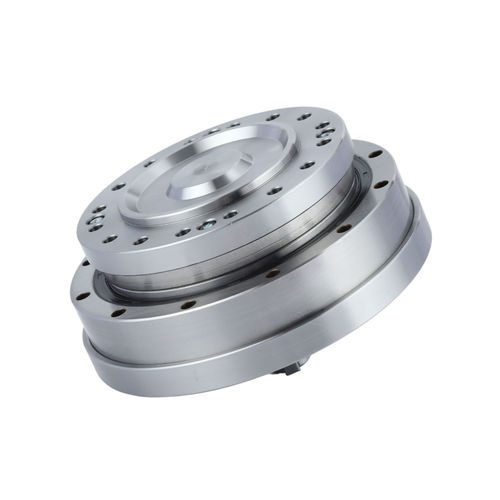

Arbre de sortie FHG-IV-25

azimutalde précisionavec bride

Introduction
La série FHG-IV est fournie en configuration arbre d'entrée avec une bride intégrée étanche. L'ensemble combine les composants de l'entraînement harmonique en une unité étanche préremplie de graisse lubrifiante spécialisée pour une intégration d'équipement simplifiée. Un roulement à rouleaux croisés à haute rigidité est intégré en tant que roulement principal. Les sorties peuvent être fournies en couronne fixe avec roue flexible ou roue flexible fixe avec couronne circulaire.

Caractéristiques

• Conception d'arbre d'entrée avec plusieurs options de connexion (poulie crantée ou arbre d'engrenage)
• Bride intégrée entièrement étanche, préremplie de lubrifiant spécialisé
• Rotation de haute précision et positionnement précis
• Capacité de couple élevée et rigidité structurelle améliorée
• Alignement en ligne entrée/sortie pour installation compacte
• Roulement principal intégré à rouleaux croisés à haute rigidité

Couple de démarrage de la série FHG (unité : cNm)
Type / Rapport de réduction : 11 | 14 | 17 | 20 | 25 | 32 | 40
50 : — | 8.8 | 27 | 36 | 56 | 85 | 136
80 : — | 7.5 | 25 | 33 | 50 | 74 | 117
100 : — | 6.9 | 24 | 32 | 49 | 72 | 112
120 : — | 6.9 | 24 | 31 | 48 | 68 | 110
160 : — | — | — | — | 31 | 47 | 67 | 105

Tableau de charge en moment de la série FHT (FHG)
FHG-14 : Mb conception ≈ 41 Nm | Mb max 80 Nm; Ft conception 270 N | Ft max 490 N; Fa conception 270 N | Fa max 490 N
FHG-17 : Mb conception ≈ 72 Nm | Mb max 140 Nm; Ft conception 400 N | Ft max 700 N; Fa conception 400 N | Fa max 700 N
FHG-20 : Mb conception ≈ 140 Nm | Mb max 280 Nm; Ft conception 650 N | Ft max 1150 N; Fa conception 650 N | Fa max 1150 N
FHG-25 : Mb conception ≈ 243 Nm | Mb max 480 Nm; Ft conception 900 N | Ft max 1600 N; Fa conception 900 N | Fa max 1600 N
FHG-32 : Mb conception ≈ 460 Nm | Mb max 900 Nm; Ft conception 1350 N | Ft max 2300 N; Fa conception 1350 N | Fa max 2300 N
FHG-40 : Mb conception ≈ 600 Nm | Mb max 1200 Nm; Ft conception 2000 N | Ft max 3500 N; Fa conception 2000 N | Fa max 3500 N

Performances / Couple nominal / Valeurs admissibles (extraits)
Les tableaux donnent le couple nominal à 2000 r/min, le couple de pointe admissible au démarrage/arrêt, le couple moyen admissible, la vitesse d'entrée maximale admissible (graisse), le jeu (Sec Arc), le poids et la durée de vie de conception par modèle et par rapport de réduction.
Exemples (extraits) :
Modèle FHG-14 (rapport 50) : Couple nominal 7 Nm | Pointe 23 Nm | Moyenne admissible 9 Nm | Les vitesses maximales varient selon le rapport (jusqu'à 15000 r/min pour certains rapports) | Jeu ≤20 Sec Arc | Durée de vie ≈10000 h
Modèle FHG-17 (rapport 50) : Couple nominal 21 Nm | Pointe 44 Nm | Moyenne admissible 34 Nm | Durée de vie ≈10000 h
Modèle FHG-20 (rapport 50) : Couple nominal 33 Nm | Pointe 73 Nm | Moyenne admissible 44 Nm
Modèle FHG-25 (rapport 50) : Couple nominal 51 Nm | Pointe 127 Nm | Moyenne admissible 72 Nm
Modèles FHG-32 / FHG-40 : couples nominaux et masses supérieurs ; vitesses maximales admissibles et durée de vie variables selon le rapport (consulter les tableaux pour les valeurs exactes).

Notes
Produit proposé en version bride étanche intégrée (série FHG-IV) avec tailles FHG-14, FHG-17, FHG-20, FHG-25, FHG-32 et FHG-40. Les tableaux fournis listent couple de démarrage, capacités de charge en moment, couples nominaux, pics admissibles, couples moyens admissibles, vitesses d'entrée maximales (graisse), jeu et durée de vie. Se référer aux tables pour choisir la taille et le rapport appropriés à l'application.

Caractéristiques techniques

• Série : FHG-IV
• Type de produit : entraînement harmonique à arbre d'entrée avec bride intégrée étanche
• Bride intégrée préremplie de lubrifiant spécifique
• Roulement principal : roulement à rouleaux croisés à haute rigidité (intégré)
• Configurations de sortie : couronne fixe + roue flexible OU roue flexible fixe + couronne
• Connexions d'entrée : poulie crantée ou arbre d'engrenage
• Paramètres fournis : couple de démarrage (cNm), charges en moment (Mb, Ft, Fa), couple nominal, couple pic admissible, couple moyen admissible, vitesse maximale admissible (graisse), jeu, poids, durée de vie
