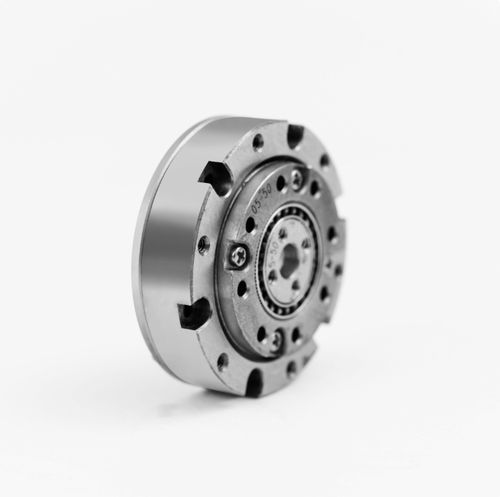

Servo-réducteur harmonique SHD-05
coaxial0,2 - 0,5 Nm0,5 - 1 Nm

Servo-réducteur harmonique - SHD-05 - Suzhou Honpine Precision Industry Co., Ltd. - coaxial / 0,2 - 0,5 Nm / 0,5 - 1 Nm
Servo-réducteur harmonique - SHD-05 - Suzhou Honpine Precision Industry Co., Ltd. - coaxial / 0,2 - 0,5 Nm / 0,5 - 1 Nm
Servo-réducteur harmonique - SHD-05 - Suzhou Honpine Precision Industry Co., Ltd. - coaxial / 0,2 - 0,5 Nm / 0,5 - 1 Nm - image - 2
Servo-réducteur harmonique - SHD-05 - Suzhou Honpine Precision Industry Co., Ltd. - coaxial / 0,2 - 0,5 Nm / 0,5 - 1 Nm - image - 3
Servo-réducteur harmonique - SHD-05 - Suzhou Honpine Precision Industry Co., Ltd. - coaxial / 0,2 - 0,5 Nm / 0,5 - 1 Nm - image - 4
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de Suzhou Honpine Precision Industry Co., Ltd.

Caractéristiques

Orientation des axes
coaxial
Couple
0,2 - 0,5 Nm, 0,5 - 1 Nm, 5 - 10 Nm, 0 - 0.1 Nm, 0,1 - 0,2 Nm, 1 - 5 Nm
Construction
miniature, modulaire, compact
Performance
à jeu réduit, haute précision
Applications
pour la robotique, pour servomoteur
Autres caractéristiques
avec palier, à embase, sur mesure
Vitesse de rotation

Max: 10 000 rpm
(62 831,8531 rad.min-1)

Min: 0 rpm
(0 rad.min-1)

Jeu

Max: 0 rad

Min: 0 rad

Rapport de réduction

Max: 100 unit

Min: 30 unit

Poids

Max: 0,31 kg
(0,69 lb)

Min: 0,02 kg
(0,04 lb)

Description

Introduction
La série SHD-mini d'entraînement harmonique est conçue pour des applications nécessitant un volume et un poids réduits. Elle utilise une ondelette de type « top-hat » pour diminuer les dimensions axiales et est fournie exclusivement sous forme d'unités modulaires pré-assemblées, prêtes à l'intégration. Le roulement principal est un roulement à billes à quatre points de contact compact pour la reprise directe des charges externes. L'alésage d'arbre peut être personnalisé pour s'adapter aux arbres de moteurs spécifiques ; sélectionnez le moteur adapté en fonction de votre conception mécanique.

Caractéristiques
  • Taille compacte et construction légère
  • Conception simplifiée et gain d'espace
  • Précision de rotation et de positionnement élevée
  • Configuration entrée/sortie coaxiale
  • Ondelette style top-hat pour réduire la longueur axiale
  • Unités modulaires pré-assemblées pour intégration rapide
  • Roulement principal : roulements à billes à quatre points de contact pour support direct des charges externes
  • Alésage d'arbre personnalisable pour s'adapter aux diamètres d'arbre moteur

Spécifications (table)
Modèle | Rapport de réduction | Couple nominal à l'entrée 2000 r/min [N.m] | Couple pic admissible au démarrage/arrêt [N.m] | Valeur maximale admissible du couple de charge moyen [N.m] | Couple instantané maximal admissible [N.m] | Vitesse d'entrée max admissible [r/min] | Vitesse d'entrée moyenne admissible [r/min] | Jeu de denture (arcsec) | 1/4GD [kgcm2] | Masse (kg)
SHD-03 | 30 | 0.08 | 0.15 | 0.12 | 0.25 | 10000 | 6500 | ≤20 | 7.0x10-4 | 0.016
SHD-03 | 50 | 0.13 | 0.24 | 0.16 | 0.50 | 10000 | 6500 | ≤20 | 7.0x10-4 | 0.016
SHD-05 | 30 | 0.23 | 0.47 | 0.35 | 0.85 | 10000 | 6500 | ≤20 | 2.5x10-4 | 0.040
SHD-05 | 50 | 0.38 | 0.87 | 0.50 | 1.70 | 10000 | 6500 | ≤20 | 2.5x10-4 | 0.040
SHD-05 | 80 | 0.50 | 1.20 | 0.82 | 2.20 | 10000 | 6500 | ≤10 | 2.5x10-4 | 0.040
SHD-08 | 30 | 0.80 | 1.60 | 1.30 | 3.20 | 8500 | 3500 | ≤20 | 3.2x10-3 | 0.061
SHD-08 | 50 | 1.60 | 3.16 | 2.10 | 6.10 | 8500 | 3500 | ≤20 | 3.2x10-3 | 0.061
SHD-08 | 80 | 2.10 | 4.00 | 2.90 | 7.50 | 8500 | 3500 | ≤10 | 3.2x10-3 | 0.061
SHD-08 | 100 | 2.40 | 4.60 | 3.20 | 8.70 | 8500 | 3500 | ≤10 | 3.2x10-3 | 0.061
SHD-11 | 30 | 2.10 | 4.10 | 3.10 | 8.20 | 8500 | 3500 | ≤20 | 1.4x10-2 | 0.127
SHD-11 | 50 | 3.20 | 7.80 | 5.10 | 15.00 | 8500 | 3500 | ≤20 | 1.4x10-2 | 0.127
SHD-11 | 80 | 4.20 | 9.50 | 7.20 | 20.00 | 8500 | 3500 | ≤10 | 1.4x10-2 | 0.127
SHD-11 | 100 | 4.80 | 10.50 | 8.70 | 23.00 | 8500 | 3500 | ≤10 | 1.4x10-2 | 0.127
SHD-14 | 30 | 3.80 | 8.70 | 6.20 | 15.00 | 8500 | 3500 | ≤20 | 3.4x10-1 | 0.312
SHD-14 | 50 | 4.80 | 16.00 | 6.80 | 32.00 | 8500 | 3500 | ≤20 | 3.4x10-1 | 0.312
SHD-14 | 80 | 6.40 | 22.00 | 9.50 | 45.00 | 8500 | 3500 | ≤10 | 3.4x10-1 | 0.312
SHD-14 | 100 | 7.40 | 26.00 | 10.80 | 50.00 | 8500 | 3500 | ≤10 | 3.4x10-1 | 0.312

Caractéristiques / spécifications techniques
  • Série : SHD-mini
  • Format : ondelette top-hat pour réduction axiale; modules pré-assemblés
  • Roulements : roulements à billes à quatre points de contact compacts pour support direct des charges externes
  • Entrée/Sortie : configuration coaxiale
  • Alésage d'arbre : personnalisable selon diamètre d'arbre moteur
  • Rapports disponibles : 30, 50, 80, 100 (selon modèle)
  • Tailles de modèle : 03, 05, 08, 11, 14
  • Plage de couple nominal : ≈0.08 N·m à 7.4 N·m (voir tableau)
  • Vitesses maximales d'entrée : jusqu'à 10000 r/min (selon modèle)
  • Jeu de denture : typ. ≤20 arcsec, certains modèles ≤10 arcsec
  • Inertie (1/4GD) et masse : valeurs indiquées dans le tableau
