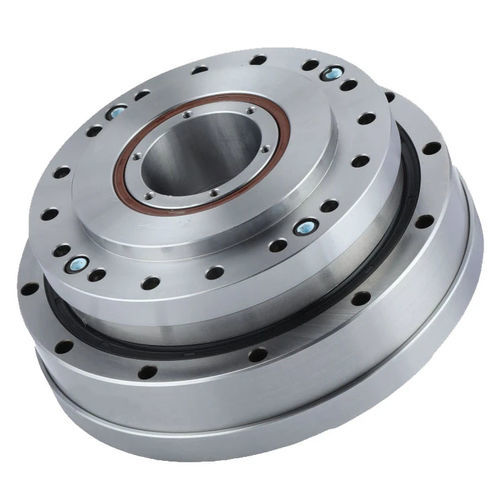

Servo-réducteur harmonique FHG-III-25

coaxialà arbre creux1000 - 5000 Nm

Introduction
La série FHG-III de réducteurs harmoniques présente une grande structure d'arbre creux avec une bride scellée intégrée. Les unités sont livrées pré‑remplies de graisse lubrifiante spécialisée et intègrent un roulement principal à rouleaux croisés haute rigidité. Les configurations de sortie courantes sont cannelure circulaire fixe + flexspline mobile ou flexspline fixe + cannelure circulaire.

Fonctionnalités principales

• Grand arbre creux permettant le passage des câbles et des fibres optiques
• Bride intégrée étanche, préremplie de graisse spécialisée pour simplifier l'assemblage
• Entrée via poulies synchrones ou arbres d'engrenage ; entrée/sortie coaxiales
• Excellente précision de rotation et de positionnement ; jeu typique ≤20 arc‑sec selon modèle/rapport
• Forte capacité de couple et grande rigidité
• Rapports de réduction disponibles : 11, 14, 17, 20, 25, 32, 40

Performances et couple (résumé)

• Modèles : FHG-14 à FHG-40. Moments de conception Mbdi d'environ 41 Nm (FHG-14) à 600 Nm (FHG-40) ; Mb max jusqu'à ≈1200 Nm
• Exemples de couples nominaux à 2000 tr/min d'entrée selon modèle/rapport : FHG-14 ≈7–10 Nm ; FHG-17 ≈21–31 Nm ; FHG-20 ≈33–52 Nm ; FHG-25 ≈51–87 Nm ; FHG-32 ≈99–178 Nm ; FHG-40 ≈178–382 Nm
• Vitesses d'entrée admissibles (graisse) et couples d'appoint/démarrage dépendent du modèle/rapport (plages typiques 4000–15000 tr/min selon tableau)

Spécifications techniques

• Série : FHG-III (modèles FHG-14 à FHG-40)
• Structure : grand arbre creux pour passage de câbles/fibres ; entrée/sortie coaxiales ; bride scellée intégrée
• Roulement : roulement principal à rouleaux croisés haute rigidité intégré
• Entrées : poulies synchrones ou arbres à engrenage
• Jeu : typiquement ≤20 arc‑sec (variable selon modèle/rapport)
• Paramètres fournis par modèle/rapport : couple nominal, couple de pointe, couple moyen admissible, charges radiales/axiales (Ft, Fa), vitesse d'entrée admissible, poids, durée de vie de conception

Applications et installation
Conçu pour des applications industrielles nécessitant une transmission coaxiale compacte avec passage de câbles ou fibres via l'arbre creux. L'unité scellée et pré‑graissée réduit le temps d'assemblage ; respecter les limites fabricant (vitesse, couple, charges) et les consignes de montage et de lubrification.

Sélection et commande
Préciser le modèle exact (par ex. FHG-20), le rapport de réduction et les conditions d'utilisation (vitesse d'entrée, couple, charges radiales/axiales) pour une sélection précise. Se référer aux tableaux détaillés ou contacter le support technique pour plans et conseils d'application.
