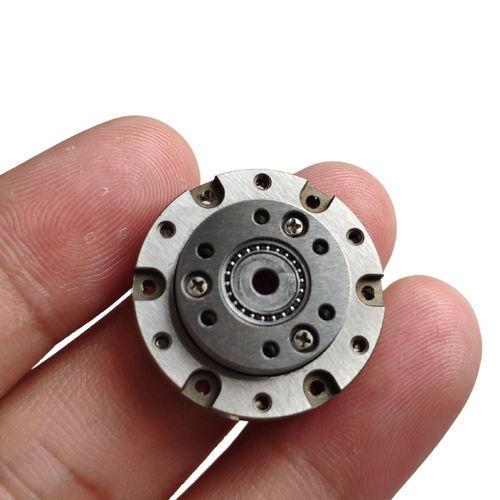

Roue dentée pour moteur SHD-14

avec roulement à billessur mesurede précision

Introduction
La série SHD-mini d'entraînement harmonique est conçue pour des applications nécessitant un volume et un poids réduits, avec des dimensions axiales compactes et une ondelette de style chapeau haut. Cette série fournit des produits modulaires pré-assemblés pour une mise en service immédiate. Le roulement principal utilise des roulements à billes à quatre points de contact compacts pour supporter directement les charges externes. L'alésage de l'arbre peut être personnalisé pour correspondre aux tailles d'arbre de moteur spécifiques. Sélectionnez le modèle de moteur le plus adapté en fonction de vos contraintes de conception mécanique.

Caractéristiques

• Taille compacte et conception légère
• Conception compacte et simplifiée
• Excellente précision de rotation et de positionnement
• Configuration d'entrée et de sortie coaxiale

Spécifications (tableau)
Modèle | Rapport de Réduction | Couple nominal à l'entrée 2000r/min [N.m] | Couple pic admissible lors du démarrage et de l'arrêt [N.m] | Valeur maximale admissible du couple de charge moyen [N.m] | Couple instantané maximal admissible [N.m] | Vitesse d'entrée maximale admissible [r/min] | Vitesse d'entrée moyenne admissible [r/min] | Jeu de denture (arcsec) | 1/4GD [kgcm2] | Masse (kg)
SHD-03 | 30 | 0.08 | 0.15 | 0.12 | 0.25 | 10000 | 6500 | ≤20 | 7.0x10-4 | 0.016
SHD-03 | 50 | 0.13 | 0.24 | 0.16 | 0.50 | 10000 | 6500 | ≤20 | 7.0x10-4 | 0.016
SHD-05 | 30 | 0.23 | 0.47 | 0.35 | 0.85 | 10000 | 6500 | ≤20 | 2.5x10-4 | 0.040
SHD-05 | 50 | 0.38 | 0.87 | 0.50 | 1.70 | 10000 | 6500 | ≤20 | 2.5x10-4 | 0.040
SHD-05 | 80 | 0.50 | 1.20 | 0.82 | 2.20 | 10000 | 6500 | ≤20 | 2.5x10-4 | 0.040
SHD-08 | 30 | 0.80 | 1.60 | 1.30 | 3.20 | 8500 | 3500 | ≤20 | 3.2x10-3 | 0.061
SHD-08 | 50 | 1.60 | 3.16 | 2.10 | 6.10 | 8500 | 3500 | ≤20 | 3.2x10-3 | 0.061
SHD-08 | 80 | 2.10 | 4.00 | 2.90 | 7.50 | 8500 | 3500 | ≤10 | 3.2x10-3 | 0.061
SHD-08 | 100 | 2.40 | 4.60 | 3.20 | 8.70 | 8500 | 3500 | ≤10 | 3.2x10-3 | 0.061
SHD-11 | 30 | 2.10 | 4.10 | 3.10 | 8.20 | 8500 | 3500 | ≤20 | 1.4x10-2 | 0.127
SHD-11 | 50 | 3.20 | 7.80 | 5.10 | 15.00 | 8500 | 3500 | ≤20 | 1.4x10-2 | 0.127
SHD-11 | 80 | 4.20 | 9.50 | 7.20 | 20.00 | 8500 | 3500 | ≤10 | 1.4x10-2 | 0.127
SHD-11 | 100 | 4.80 | 10.50 | 8.70 | 23.00 | 8500 | 3500 | ≤10 | 1.4x10-2 | 0.127
SHD-14 | 30 | 3.80 | 8.70 | 6.20 | 15.00 | 8500 | 3500 | ≤20 | 3.4x10-1 | 0.312
SHD-14 | 50 | 4.80 | 16.00 | 6.80 | 32.00 | 8500 | 3500 | ≤20 | 3.4x10-1 | 0.312
SHD-14 | 80 | 6.40 | 22.00 | 9.50 | 45.00 | 8500 | 3500 | ≤10 | 3.4x10-1 | 0.312
SHD-14 | 100 | 7.40 | 26.00 | 10.80 | 50.00 | 8500 | 3500 | ≤10 | 3.4x10-1 | 0.312

Caractéristiques / Spécifications techniques

• Série : SHD-mini (ondelette Top-hat, compacte, pré-assemblée)
• Conception : ondelette Top-hat et produit modulaire pré-assemblé
• Roulement principal : roulements à billes compacts à quatre points de contact pour le support direct des charges externes
• Alésage d'arbre : personnalisable pour correspondre aux arbres de moteur
• Configuration : entrée et sortie coaxiales
• Rapports disponibles : 30, 50, 80, 100 (selon modèle)
• Vitesse d'entrée maximale admissible et vitesse d'entrée moyenne admissible : varient selon le modèle (voir tableau)
• Jeu de denture : typ. ≤10–≤20 arcsec selon modèle et rapport
