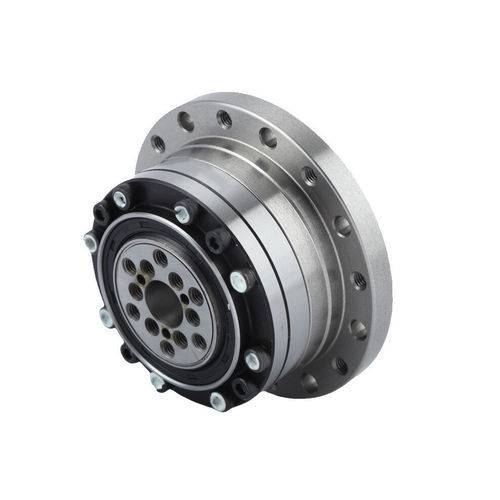

Servo-réducteur harmonique FSG-I

coaxialà arbre plein20 - 50 Nm

Introduction La série FSG-I de réducteurs à onde de déformation utilise un générateur d'onde à came intégré. Les dimensions de l'alésage de l'arbre à cames peuvent être personnalisées pour correspondre aux modèles de moteurs spécifiques des clients. L'arbre d'entrée s'interface directement avec l'alésage intérieur du générateur d'onde via une connexion clavetée. Ce système est généralement configuré avec la denture circulaire fixée à la base et la denture flexible fonctionnant comme extrémité de sortie. Caractéristiques - Le design à came intégrée permet une installation plus facile et offre plusieurs configurations de montage - Couple de sortie plus élevé avec des dimensions compactes optimisées - Contrôle précis de la rotation et du positionnement pour un mouvement précis - Alignement coaxial entre les arbres d'entrée et de sortie - Couramment utilisé dans les articulations de bras robotisés ou les plateformes rotatives scellées nécessitant une protection environnementale Spécifications Couple de démarrage de la série FSG : cNm Rapport de réduction : 11, 14, 17, 20, 25, 32, 40 50 : —, 4.5, 6.7, 8.6, 17, 34, 61 80 : —, 3.1, 4.4, 5.4, 10, 21, 39 100 : —, 2.8, 3.7, 4.7, 8.8, 20, 34 120 : —, —, 3.4, 4.2, 8, 17, 31 160 : —, —, —, 3.6, 6.9, 15, 26 Tableau de performance (Feuille 2) Modèle : Valeur de conception, Valeur instantanée admissible FSG-14 : Mb di 20Nm, Mb max 40Nm Ftdi 180N, Ft max320N Fa di 180N, Fa max 320N FSG-17 : Mb di30Nm, Mb max 60Nm Ftdi230N, Ftmax400N Fa di 230N, Fa max 400N FSG-20 : Mb di42Nm, Mb max 80Nm Ftdi 270N, Ftmax 480N Fa di 270N, Famax 480N FSG-25 : Mb di 80Nm, Mb max 160Nm Ft di440N, Ft max 770N Fa di 440N, Fa max770N FSG-32 : Mb di 220Nm, Mb max 440Nm Ftdi 900N, Ft max 1600N Fa di900N, Fa max 1600N FSG-40 : Mb di 320Nm, Mb max 650Nm Ftdi 1000N, Ft max 1750N Fa di1000N, Fa max 1750N Caractéristiques techniques / Spécifications - Série : FSG-I - Générateur d'onde à came intégré - Alésage de l'arbre à cames personnalisable pour correspondre aux moteurs - Connexion clavetée entre l'arbre d'entrée et le générateur d'onde - Denture circulaire fixée à la base, denture flexible en sortie - Plusieurs rapports de réduction disponibles (11, 14, 17, 20, 25, 32, 40, 50, 80, 100, 120, 160) - Modèles : FSG-14, FSG-17, FSG-20, FSG-25, FSG-32, FSG-40 - Applications typiques : articulations de bras robotisés, plateformes rotatives scellées
