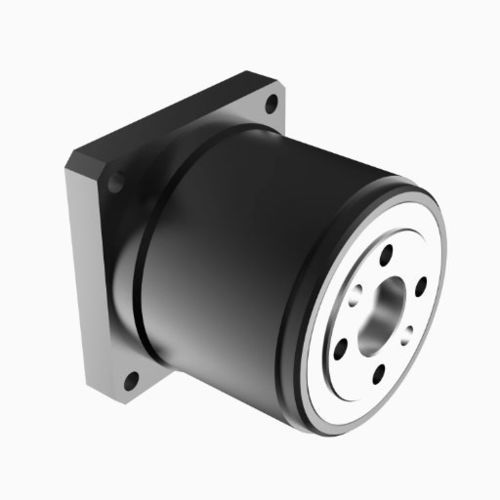

Réducteur harmonique CSF 08

coaxial0,5 - 1 Nm1 - 5 Nm

Introduction
La série CSF-mini d'entraînement harmonique miniature est développée pour des applications avec des exigences spécialisées de volume et de poids, utilisant un flexspline de style coupe. Cette série propose exclusivement des produits modulaires pré-assemblés pour une utilisation immédiate. Le roulement principal utilise des roulements à billes à contact quatre points compacts pour supporter directement les charges externes. La série CSF-mini comprend deux types : le type monté sur moteur (2XH) et le type à entrée par arbre (1U) qui prend en charge des formes d'entrée telles que les courroies, les engrenages et les accouplements. Sélectionnez le modèle le plus adapté en fonction de vos exigences de conception mécanique.

Caractéristiques

• Taille compacte et conception légère
• Structure compacte et rationalisée
• Excellente précision de rotation et de positionnement
• Configuration d'entrée et de sortie coaxiale
• Flexspline de style coupe (cup-style) pour faible encombrement
• Modules pré-assemblés pour intégration immédiate
• Roulements principaux : roulements à billes à contact quatre points pour supporter les charges externes
• Types disponibles : monté sur moteur (2XH) et entrée par arbre (1U)

Spécifications
Modèle | Rapport de transmission | Couple nominal à l'entrée 2000 r/min [N.m] | Couple de crête admissible lors du démarrage et de l'arrêt [N.m] | Valeur maximale admissible du couple de charge moyen [N.m] | Couple instantané maximal admissible [N.m] | Vitesse d'entrée maximale admissible [r/min] | Vitesse d'entrée moyenne admissible [r/min] | Jeu de denture (arcsec) | 1/4GD [kgcm2] | Masse (kg)
CSF - 03 | 30 | 0.06 | 0.13 | 0.1 | 0.22 | 10000 | 6500 | ≤20 | 5.3x10-7 | 0.017
CSF - 03 | 50 | 0.11 | 0.21 | 0.13 | 0.41 | 10000 | 6500 | ≤20 | 5.3x10-7 | 0.017
CSF - 05 | 30 | 0.25 | 0.5 | 0.38 | 0.9 | 10000 | 6500 | ≤20 | 2.5x10-4 | 0.039
CSF - 05 | 50 | 0.4 | 0.9 | 0.53 | 1.8 | 10000 | 6500 | ≤20 | 2.5x10-4 | 0.039
CSF - 05 | 80 | 0.52 | 1.35 | 0.84 | 2.5 | 10000 | 6500 | ≤20 | 2.5x10-4 | 0.039
CSF - 08 | 30 | 0.9 | 1.8 | 1.4 | 3.3 | 8500 | 3500 | ≤20 | 3.2x10-3 | 0.106
CSF - 08 | 50 | 1.8 | 3.3 | 2.3 | 6.6 | 8500 | 3500 | ≤20 | 3.2x10-3 | 0.106
CSF - 08 | 80 | 2.2 | 4.3 | 2.9 | 8.0 | 8500 | 3500 | ≤10 | 3.2x10-3 | 0.106
CSF - 08 | 100 | 2.4 | 4.8 | 3.3 | 9.0 | 8500 | 3500 | ≤10 | 3.2x10-3 | 0.106
CSF - 11 | 30 | 2.1 | 4.1 | 3.1 | 8.2 | 8500 | 3500 | ≤20 | 1.4x10-2 | 0.2
CSF - 11 | 50 | 3.5 | 8.3 | 5.5 | 17.0 | 8500 | 3500 | ≤20 | 1.4x10-2 | 0.2
CSF - 11 | 80 | 4.5 | 10.2 | 8.5 | 22.0 | 8500 | 3500 | ≤10 | 1.4x10-2 | 0.2
CSF - 11 | 100 | 5.0 | 11.0 | 8.9 | 25.0 | 8500 | 3500 | ≤10 | 1.4x10-2 | 0.2

Caractéristiques / spécifications techniques

• Série : CSF-mini (CSF)
• Types disponibles : 2XH (monté sur moteur) et 1U (entrée par arbre)
• Flexspline : style coupe (cup-style) pour faible encombrement et poids réduit
• Roulements : roulements à billes à contact quatre points pour supporter les charges externes
• Configuration : entrée/sortie coaxiale
• Rapports de transmission disponibles : 30, 50, 80, 100 (selon modèle)
• Plage de couples nominaux (à 2000 r/min) : 0.06 N·m (CSF-03) à 5.0 N·m (CSF-11)
• Vitesse d'entrée maximale admissible : jusqu'à 10000 r/min (selon modèle)
• Jeu de denture typique : ≤10–≤20 arcsec selon modèle et rapport
• Masse indicative : de 0.017 kg (CSF-03) à 0.2 kg (CSF-11)
