Servo-réducteur harmonique FHG-SJ
coaxialà arbre plein100 - 200 Nm

Servo-réducteur harmonique - FHG-SJ - Suzhou Honpine Precision Industry Co., Ltd. - coaxial / à arbre plein / 100 - 200 Nm
Servo-réducteur harmonique - FHG-SJ - Suzhou Honpine Precision Industry Co., Ltd. - coaxial / à arbre plein / 100 - 200 Nm
Servo-réducteur harmonique - FHG-SJ - Suzhou Honpine Precision Industry Co., Ltd. - coaxial / à arbre plein / 100 - 200 Nm - image - 2
Servo-réducteur harmonique - FHG-SJ - Suzhou Honpine Precision Industry Co., Ltd. - coaxial / à arbre plein / 100 - 200 Nm - image - 3
Servo-réducteur harmonique - FHG-SJ - Suzhou Honpine Precision Industry Co., Ltd. - coaxial / à arbre plein / 100 - 200 Nm - image - 4
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Type
harmonique
Orientation des axes
coaxial
Type d'arbre
à arbre plein
Couple
100 - 200 Nm, 500 - 1000 Nm, 1 - 2 kNm, 2 - 5 kNm
Construction
compact
Performance
de précision, de haute rigidité, fort couple, pour fortes charges
Vitesse de rotation

Min: 1 900 rpm
(11 938,05 rad.min-1)

Max: 3 800 rpm
(23 876,1 rad.min-1)

Rapport de réduction

50 unit, 80 unit, 100 unit, 120 unit, 160 unit

Poids

Min: 6,5 kg
(14,33 lb)

Max: 19,5 kg
(42,99 lb)

Description

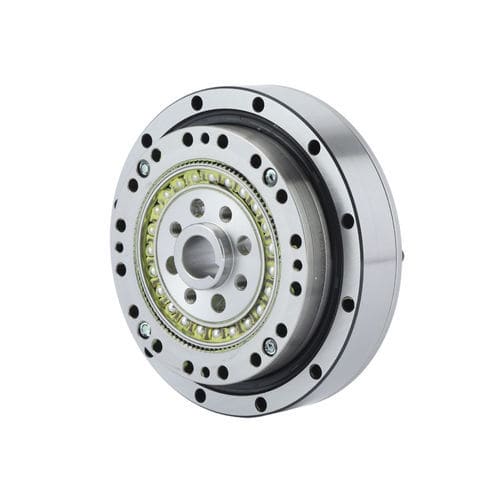

Introduction La série de réducteurs à onde de déformation FHG-SJ est conçue pour des applications à couple élevé et à charge lourde, avec des dimensions axiales compactes par rapport aux réducteurs conventionnels. Elle intègre un flexspline de type chapeau haut de forme et un générateur d'onde à came intégré, où l'alésage de l'arbre à cames est personnalisable pour s'adapter à des modèles de moteurs spécifiques. L'arbre d'entrée s'interface directement avec l'alésage intérieur du générateur d'onde via une connexion par clavette. Cette série utilise généralement une configuration avec une extrémité de flexspline fixe et une extrémité de spline circulaire de sortie. - Capacité de couple plus élevée, performance de charge améliorée et rigidité supérieure - Structure de came intégrée simplifiant l'installation avec des configurations de montage polyvalentes - Précision de rotation exceptionnelle et précision de positionnement répétable - Alignement coaxial entrée/sortie - Dimensions axiales compactes par rapport aux réducteurs traditionnels Tableau des spécifications Modèle | Rapport de réduction | Couple nominal à l'entrée 2000 tr/min | Couple de pointe au démarrage/arrêt | Valeur max. admissible du couple de charge moyen | Couple max. instantané admissible | Vitesse de rotation max. admissible à l'entrée (tr/min) | Vitesse de rotation moyenne admissible à l'entrée (tr/min) | Jeu | Poids FHG-45-50-SJ | 50 | 229 Nm | 650 Nm | 584 Nm | 1235 Nm | 3800 | 3000 | 12 arcsec | 6.5 kg FHG-45-80-SJ | 80 | 407 Nm | 918 Nm | 507 Nm | 1651 Nm | 3800 | 3000 | 8 arcsec | 6.5 kg FHG-45-100-SJ | 100 | 457 Nm | 982 Nm | 650 Nm | 2041 Nm | 3800 | 3000 | 6 arcsec | 6.5 kg FHG-45-120-SJ | 120 | 524 Nm | 1070 Nm | 806 Nm | 2288 Nm | 3800 | 3000 | 5 arcsec | 6.5 kg FHG-45-160-SJ | 160 | 524 Nm | 1147 Nm | 819 Nm | 2483 Nm | 3800 | 3000 | 4 arcsec | 6.5 kg FHG-50-80-SJ | 80 | 484 Nm | 1223 Nm | 675 Nm | 2418 Nm | 3500 | 2500 | 8 arcsec | 9.6 kg FHG-50-100-SJ | 100 | 612 Nm | 1274 Nm | 866 Nm | 2678 Nm | 3500 | 2500 | 6 arcsec | 9.6 kg FHG-50-120-SJ | 120 | 692 Nm | 1404 Nm | 1057 Nm | 2678 Nm | 3500 | 2500 | 5 arcsec | 9.6 kg FHG-50-160-SJ | 160 | 692 Nm | 1534 Nm | 1096 Nm | 3187 Nm | 3500 | 2500 | 4 arcsec | 9.6 kg FHG-58-80-SJ | 80 | 714 Nm | 1924 Nm | 1003 Nm | 3187 Nm | 3000 | 2200 | 6 arcsec | 13.5 kg FHG-58-100-SJ | 100 | 905 Nm | 2067 Nm | 1378 Nm | 4134 Nm | 3000 | 2200 | 5 arcsec | 13.5 kg FHG-58-120-SJ | 120 | 971 Nm | 2236 Nm | 1547 Nm | 4329 Nm | 3000 | 2200 | 4 arcsec | 13.5 kg FHG-58-160-SJ | 160 | 971 Nm | 2392 Nm | 1573 Nm | 4459 Nm | 3000 | 2200 | 3 arcsec | 13.5 kg FHG-65-80-SJ | 80 | 971 Nm | 2743 Nm | 1352 Nm | 4836 Nm | 2800 | 1900 | 6 arcsec | 19.5 kg FHG-65-100-SJ | 100 | 1238 Nm | 2990 Nm | 1976 Nm | 6179 Nm | 2800 | 1900 | 5 arcsec | 19.5 kg FHG-65-120-SJ | 120 | 1238 Nm | 3263 Nm | 2041 Nm | 6179 Nm | 2800 | 1900 | 4 arcsec | 19.5 kg FHG-65-160-SJ | 160 | 1238 Nm | 2419 Nm | 2041 Nm | 6179 Nm | 2800 | 1900 | 3 arcsec | 19.5 kg - Marque : HONPINE - Série : FHG-SJ - Application : Réducteur à onde de déformation, haute charge, couple élevé, design compact Caractéristiques clés / Spécifications techniques - Flexspline de type chapeau haut de forme - Générateur d'onde à came intégré - Alésage de l'arbre à cames personnalisable - Connexion par clavette pour l'arbre d'entrée - Extrémité de flexspline fixe et extrémité de spline circulaire de sortie - Capacité de couple et de charge élevée - Rigidité et précision de rotation supérieures - Alignement coaxial entrée/sortie - Dimensions axiales compactes
