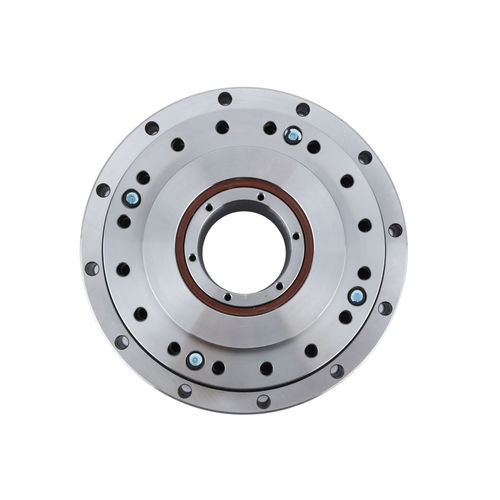

Réducteur harmonique FHG-AH

harmoniqueà arbre creux1000 - 5000 Nm

Introduction
La série FHG-AH d'engrenages harmoniques est conçue pour des applications industrielles à couple élevé, grand arbre creux et charges lourdes. Elle intègre une flexspline de type « chapeau » et une came génératrice d'ondes avec alésage creux surdimensionné, permettant le passage de câbles, vis-mères et chemins optiques par la cavité centrale pour le franchissement de gros composants. L'intégration d'entrée se fait généralement par poulie synchrone ou par interface d'engrenage à grand arbre creux.

Caractéristiques principales

• Flexspline style chapeau avec arbre creux et alésage surdimensionnés pour routage traversant
• Capacité de couple élevée, meilleure tenue en charge et rigidité accrue
• Précision de rotation élevée et répétabilité de positionnement
• Rapports de réduction disponibles : 50, 80, 100, 120, 160 (selon modèle)

Applications

• Machines industrielles lourdes nécessitant un routage traversant (câbles, vis, optique)
• Articulations robotiques et actionneurs rotatifs demandant couple élevé et précision
• Équipements d'emballage, d'impression et d'automatisation avec contraintes de routage

Données techniques (sélection)
La série couvre les modèles FHG-45-50-AH à FHG-65-160-AH. Les couples nominaux varient approximativement de 229 à 1238 Nm, les couples de pic de 650 à 3419 Nm, et les vitesses d'entrée admissibles atteignent jusqu'à 3800 r/min selon le modèle. Les masses vont de 10 à 28,5 kg. Se référer au tableau modèle pour les valeurs détaillées de couple, vitesse, jeu et masse.

Intégration et montage

• L'entrée peut se faire par poulie synchrone ou accouplement d'engrenage à grand arbre creux ; confirmer les dimensions d'accouplement lors de la commande
• Le trou creux central facilite le passage des câbles/arbres — vérifier le diamètre utile en fonction des composants à faire passer
• Choisir le rapport de réduction et le modèle en fonction des exigences de couple, vitesse et jeu

Commande

• Indiquer le code modèle exact (ex. FHG-50-100-AH), le rapport de réduction souhaité et les options de perçage ou de montage personnalisées
• Fournir le profil de couple en service et le cycle de fonctionnement attendu pour un dimensionnement correct
