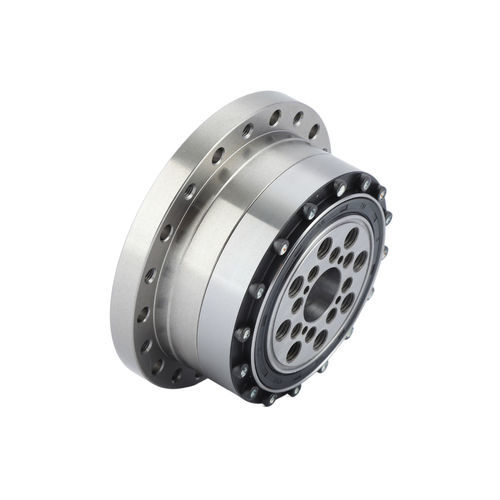

Réducteur harmonique FCG series

coaxialà arbre claveté1000 - 5000 Nm

Introduction
La série FCG-AJ d'engrenages à onde de déformation est conçue pour des applications industrielles à fort couple et charges lourdes. Elle utilise une flexspline de type coupe et un générateur d'ondes à came intégré ; l'alésage de l'arbre à cames peut être personnalisé pour s'adapter à des modèles de moteurs spécifiques. L'arbre d'entrée se connecte directement à l'alésage intérieur du générateur d'ondes via une connexion clavetée. La série est généralement configurée avec une couronne dentée circulaire fixe à une extrémité et une flexspline en sortie à l'autre extrémité.

Caractéristiques

• Forte capacité de couple et performances de portance améliorées
• Générateur d'onde à came intégré pour une installation simplifiée et plusieurs options de montage
• Précision de rotation élevée et positionnement répétable
• Alignement coaxial entrée/sortie pour une intégration compacte
• Adapté aux machines nécessitant des capacités de couple et de charge importantes

Spécification
Modèle | Rapport de réduction | Couple nominal à l'entrée 2000 r/min (Nm) | Couple de pointe au démarrage/arrêt (Nm) | Valeur max admissible du couple de charge moyen (Nm) | Couple max instantané admissible (Nm) | Vitesse max admissible en entrée (r/min) | Vitesse moyenne admissible en entrée (r/min) | Jeu arrière (arcsec) | Poids (kg)
FCG-45-50-AJ | 50 | 229 | 650 | 345 | 1235 | 3800 | 3000 | 12 | 7
FCG-45-80-AJ | 80 | 407 | 918 | 507 | 1651 | 3800 | 3000 | 8 | 7
FCG-45-100-AJ | 100 | 457 | 982 | 650 | 2041 | 3800 | 3000 | 6 | 7
FCG-45-120-AJ | 120 | 523 | 1070 | 806 | 2288 | 3800 | 3000 | 5 | 7
FCG-45-160-AJ | 160 | 523 | 1147 | 819 | 2483 | 3800 | 3000 | 4 | 7
FCG-50-80-AJ | 80 | 484 | 1223 | 675 | 2418 | 3500 | 2500 | 8 | 9
FCG-50-100-AJ | 100 | 611 | 1274 | 866 | 2678 | 3500 | 2500 | 6 | 9
FCG-50-120-AJ | 120 | 688 | 1404 | 1057 | 2678 | 3500 | 2500 | 5 | 9
FCG-50-160-AJ | 160 | 688 | 1534 | 1096 | 3185 | 3500 | 2500 | 4 | 8.9
FCG-58-80-AJ | 80 | 714 | 1924 | 1001 | 3185 | 3000 | 2200 | 6 | 14.6
FCG-58-100-AJ | 100 | 905 | 2067 | 1378 | 4134 | 3000 | 2200 | 5 | 14.6
FCG-58-120-AJ | 120 | 969 | 2236 | 1547 | 4329 | 3000 | 2200 | 4 | 14.6
FCG-58-160-AJ | 160 | 969 | 2392 | 1573 | 4459 | 3000 | 2200 | 3 | 14.6
FCG-65-80-AJ | 80 | 979 | 2770 | 1366 | 4884 | 2800 | 1900 | 6 | 20.9
FCG-65-100-AJ | 100 | 1248 | 3020 | 1996 | 6237 | 2800 | 1900 | 5 | 20.9
FCG-65-120-AJ | 120 | 1248 | 3296 | 2061 | 6237 | 2800 | 1900 | 4 | 20.9
FCG-65-160-AJ | 160 | 1248 | 3453 | 2061 | 6237 | 2800 | 1900 | 3 | 20.9

Caractéristiques / spécifications techniques

• Série : FCG-AJ
• Flexspline : flexspline de type coupe
• Générateur d'onde : générateur d'ondes à came intégré ; alésage de l'arbre à cames personnalisable
• Connexion d'entrée : interface clavetée directe entre l'arbre d'entrée et l'alésage intérieur du générateur d'ondes
• Configuration type : couronne dentée circulaire fixe (entrée) et flexspline de sortie
• Alignement : coaxial entrée/sortie
• Cas d'utilisation : machines lourdes, plates-formes rotatives, articulations robotiques et autres applications industrielles nécessitant couple et capacité de charge élevés
• Jeu arrière : 3–12 arcsec selon le modèle
• Poids : 7–20.9 kg selon le modèle
