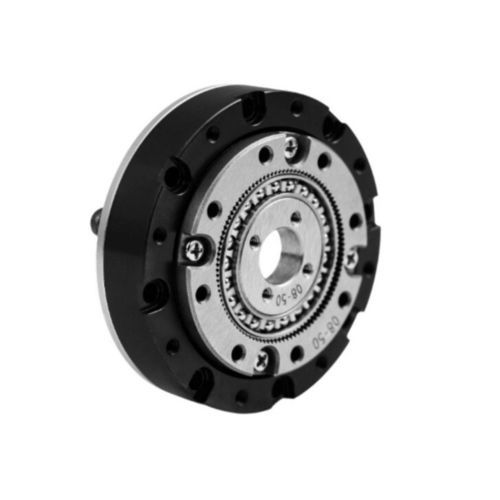

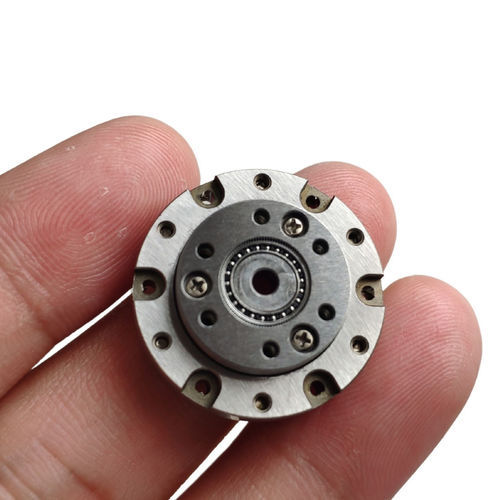

Réducteur harmonique SHD-mini
coaxialà arbre plein0 - 0.1 Nm

Réducteur harmonique - SHD-mini - Suzhou Honpine Precision Industry Co., Ltd. - coaxial / à arbre plein / 0 - 0.1 Nm
Réducteur harmonique - SHD-mini - Suzhou Honpine Precision Industry Co., Ltd. - coaxial / à arbre plein / 0 - 0.1 Nm
Réducteur harmonique - SHD-mini - Suzhou Honpine Precision Industry Co., Ltd. - coaxial / à arbre plein / 0 - 0.1 Nm - image - 2
Réducteur harmonique - SHD-mini - Suzhou Honpine Precision Industry Co., Ltd. - coaxial / à arbre plein / 0 - 0.1 Nm - image - 3
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Type
harmonique
Orientation des axes
coaxial
Type d'arbre
à arbre plein
Couple
20 - 50 Nm, 1 - 5 Nm, 5 - 10 Nm, 0,5 - 1 Nm, 0,2 - 0,5 Nm, 0 - 0.1 Nm
Construction
compact
Applications
d'arbre
Vitesse de rotation

3 500 rpm, 6 500 rpm, 8 500 rpm, 10 000 rpm
(21 991,15 rad.min-1, 40 840,7 rad.min-1, 53 407,08 rad.min-1, 62 831,85 rad.min-1)

Rapport de réduction

30 unit, 50 unit, 80 unit, 100 unit

Poids

0,02 kg, 0,04 kg, 0,06 kg, 0,13 kg, 0,31 kg
(0,04 lb, 0,09 lb, 0,13 lb, 0,29 lb, 0,68 lb)

Description

Introduction La série d'entraînements harmoniques SHD-mini est conçue pour des applications nécessitant un faible volume et un poids réduit, avec des dimensions axiales compactes et une flexspline de style top-hat. Cette série fournit exclusivement des produits modulaires préassemblés pour une utilisation immédiate. Le roulement principal utilise des roulements à billes à contact à quatre points compacts pour supporter directement les charges externes. Les dimensions de l'alésage de l'arbre dans cette série peuvent être personnalisées pour correspondre aux tailles spécifiques des arbres moteurs. Sélectionnez le modèle de moteur le plus adapté en fonction de vos exigences de conception mécanique. Caractéristiques - Taille compacte et design léger - Design compact et simplifié - Excellente précision de rotation et de positionnement - Configuration d'entrée et de sortie coaxiale Spécifications Modèle | Rapport de réduction | Couple nominal à l'entrée 2000 tr/min [N.m] | Couple de pointe admissible lors du démarrage et de l'arrêt [N.m] | Valeur maximale admissible du couple de charge moyen [N.m] | Couple instantané maximal admissible [N.m] | Vitesse d'entrée maximale admissible [tr/min] | Vitesse d'entrée moyenne admissible [tr/min] | Jeu d'engrenage (arcsec) | 1/4GD[kgcm2] | Masse (kg) Série SHD | 03 | 30 | 0.08 | 0.15 | 0.12 | 0.25 | 10000 | 6500 | ≤20 | 7.0x10-4 | 0.016 Série SHD | 03 | 50 | 0.13 | 0.24 | 0.16 | 0.5 | 10000 | 6500 | ≤20 | 7.0x10-4 | 0.016 Série SHD | 05 | 30 | 0.23 | 0.47 | 0.35 | 0.85 | 10000 | 6500 | ≤20 | 2.5x10-4 | 0.040 Série SHD | 05 | 50 | 0.38 | 0.87 | 0.5 | 1.7 | 10000 | 6500 | ≤20 | 2.5x10-4 | 0.040 Série SHD | 05 | 80 | 0.5 | 1.2 | 0.82 | 2.2 | 10000 | 6500 | ≤10 | 2.5x10-4 | 0.040 Série SHD | 08 | 30 | 0.8 | 1.6 | 1.3 | 3.2 | 8500 | 3500 | ≤20 | 3.2x10-3 | 0.061 Série SHD | 08 | 50 | 1.6 | 3.16 | 2.1 | 6.1 | 8500 | 3500 | ≤20 | 3.2x10-3 | 0.061 Série SHD | 08 | 80 | 2.1 | 4 | 2.9 | 7.5 | 8500 | 3500 | ≤10 | 3.2x10-3 | 0.061 Série SHD | 08 | 100 | 2.4 | 4.6 | 3.2 | 8.7 | 8500 | 3500 | ≤10 | 3.2x10-3 | 0.061 Série SHD | 11 | 30 | 2.1 | 4.1 | 3.1 | 8.2 | 8500 | 3500 | ≤20 | 1.4x10-2 | 0.127 Série SHD | 11 | 50 | 3.2 | 7.8 | 5.1 | 15 | 8500 | 3500 | ≤20 | 1.4x10-2 | 0.127 Série SHD | 11 | 80 | 4.2 | 9.5 | 7.2 | 20 | 8500 | 3500 | ≤10 | 1.4x10-2 | 0.127 Série SHD | 11 | 100 | 4.8 | 10.5 | 8.7 | 23 | 8500 | 3500 | ≤10 | 1.4x10-2 | 0.127 Série SHD | 14 | 30 | 3.8 | 8.7 | 6.2 | 15 | 8500 | 3500 | ≤20 | 3.4x10-1 | 0.312 Série SHD | 14 | 50 | 4.8 | 16 | 6.8 | 32 | 8500 | 3500 | ≤20 | 3.4x10-1 | 0.312 Série SHD | 14 | 80 | 6.4 | 22 | 9.5 | 45 | 8500 | 3500 | ≤10 | 3.4x10-1 | 0.312 Série SHD | 14 | 100 | 7.4 | 26 | 10.8 | 50 | 8500 | 3500 | ≤10 | 3.4x10-1 | 0.312 Spécifications techniques / Caractéristiques - Série : SHD-mini - Flexspline de style top-hat - Produit modulaire préassemblé - Roulement à billes à contact à quatre points compact - Dimensions de l'alésage de l'arbre personnalisables - Entrée/sortie coaxiale - Haute précision de rotation - Léger et compact
