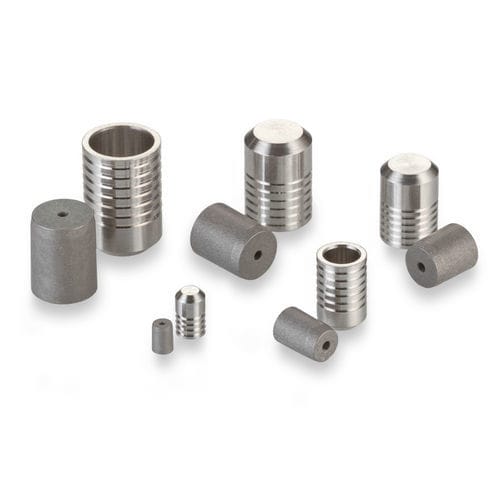

Bouchon cylindrique 6,50

filetéen inoxde formage

Ce membre de notre famille classique de bouchons Lee est idéal pour une installation dans des collecteurs en acier inoxydable. Les bouchons Lee sont la méthode la plus simple et la plus réussie pour sceller les trous percés en croix. Lors de l'installation de la goupille, l'expansion contrôlée provoque l'adhérence des terres et des rainures du bouchon au matériau environnant, formant des joints indépendants et des anneaux de retenue. Les tailles varient de 2,5 à 8 mm. - Diamètre du bouchon : 6,50 mm - Diamètre maximal du passage scellable : 5,7 mm - Pression d'épreuve : 172 MPa - Matériau du bouchon : Acier inoxydable - Matériau du boîtier : Inconel, Monel, MP35N, Acier inoxydable ou Titane Performance générale - Classe 1 : Court 69, Long 108 - Classe 2 : Court 83, Long 147 - Classe 3 : Court 98, Long 172 Numéros de pièce et spécifications - PLGM0650020A : Court, D Max. 6,5, D Min. 6,48, C Nom. 6,3, M Nom. 5,52, K Nom. 5,64, L Nom. 4,69, Poids 1,5 g, A Min. 6, N Dia. Réf. 5,7, W Min. 1,6 - PLGM0651020A : Long, D Max. 6,5, D Min. 6,48, C Nom. 9,4, M Nom. 8,62, K Nom. 5,64, L Nom. 7,49, Poids 2,3 g, A Min. 9,1, N Dia. Réf. 5,7, W Min. 1,6 Pièces de rechange et accessoires - CUTA2500203A : Ensemble d'outils d'installation - CUTM0650103B : Ensemble d'outils d'extraction - CUTM0651103A : Jauge Pour les dimensions, veuillez vous référer à l'onglet Numéros de pièce et spécifications. Document technique/de référence : Manuel hydraulique technique des solutions aérospatiales, énergétiques et de sport automobile Page A47 Procédure d'installation : Téléchargez PS 203 REV L : Critères de conception et procédures d'installation et d'extraction pour les bouchons d'expansion Lee Outils d'installation et de fabrication : Téléchargez CUTA2500203A : Outil d'installation de bouchon, Téléchargez CUTM0650103B : Ensemble d'outils d'extraction de bouchon, Téléchargez CUTM0651103A : Jauge de bouchon Enveloppes CAO : Modèle court de bouchon Lee métrique en acier inoxydable 6,50, Modèle long de bouchon Lee métrique en acier inoxydable 6,50 Ressource : PS 203 Rev L - Critères de conception et procédures d'installation et d'extraction pour les bouchons d'expansion Lee Spécifications techniques : - Diamètre du bouchon : 6,50 mm - Diamètre maximal du passage scellable : 5,7 mm - Pression d'épreuve : 172 MPa - Matériau du bouchon : Acier inoxydable - Matériau du boîtier : Inconel, Monel, MP35N, Acier inoxydable ou Titane - Tailles disponibles : 2,5 à 8 mm
