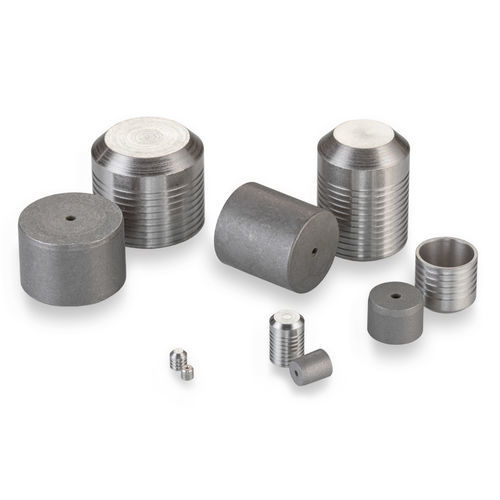

Bouchon cylindrique PLGA series

filetéen inoxde titane

Ce membre de notre famille classique de bouchons Lee est idéal pour une installation dans des collecteurs en acier inoxydable. Les bouchons Lee restent la méthode la plus simple et la plus réussie pour sceller les trous percés en croix. Lors de l'installation de la goupille, l'expansion contrôlée fait que les terres et les rainures du bouchon "mordent" dans le matériau environnant, formant des joints indépendants et des anneaux de retenue. Les tailles varient de 0,093 à 0,656 pouces. - Diamètre du bouchon : 0,218 pouces - Diamètre maximal du passage scellable : 0,187 pouces - Pression d'épreuve : 26 000 psi - Matériau du bouchon : Acier inoxydable - Matériau du boîtier : Acier inoxydable ou Titane Performance générale - Court : Classe 1 : 10, Classe 2 : 12, Classe 3 : 14 - Long : Classe 1 : 16, Classe 2 : 22, Classe 3 : 26 Matériaux - Goupille : 416 CRES, QQ-S-763C, Rc 20-34, Passivé & Ciré - Bouchon : 416 CRES, QQ-S-763C, Rc 20-34, Passivé Numéros de pièce et spécifications - PLGA2180020A : Court, D Max. : 0,2187, D Min. : 0,2178, C Nom. : 0,187, M Nom. : 0,167, K Nom. : 0,179, L Nom. : 0,145, Poids : 0,83g - PLGA2181020A : Long, D Max. : 0,2187, D Min. : 0,2178, C Nom. : 0,307, M Nom. : 0,277, K Nom. : 0,181, L Nom. : 0,218, Poids : 1,4g Pièces de rechange et accessoires - CUTA2180203A : Ensemble d'outils d'installation - CUTA2180103B : Ensemble d'outils d'extraction - CUTA2181103A : Jauge - PLGA2280020A : Bouchon Lee surdimensionné court - PLGA2281020A : Bouchon Lee surdimensionné long Pour les dimensions, veuillez vous référer à l'onglet Numéros de pièce et spécifications. Pour plus d'informations : Manuel technique hydraulique des solutions aérospatiales, énergétiques et de sport automobile Page A27 Enveloppes CAO disponibles pour les modèles courts et longs Outils d'installation et de fabrication : Outil d'installation de bouchon, Ensemble d'outils d'extraction de bouchon, Jauge de bouchon Faits clés sur le produit - Diamètre du bouchon : 0,218 pouces - Diamètre maximal du passage scellable : 0,187 pouces - Pression d'épreuve : 26 000 psi - Matériau du bouchon : Acier inoxydable - Matériau du boîtier : Acier inoxydable ou Titane
