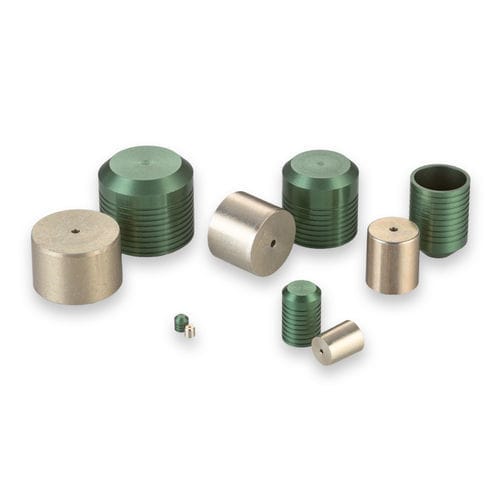

Bouchon cylindrique PLGA series

filetéen aluminiumde formage

Ce membre de notre famille classique de bouchons Lee est idéal pour une installation dans des collecteurs en aluminium. Les bouchons Lee restent la méthode la plus simple et la plus réussie pour sceller les trous percés en croix. Lors de l'installation de la goupille, l'expansion contrôlée provoque l'enfoncement des terres et des rainures du bouchon dans le matériau environnant, formant des joints indépendants et des anneaux de retenue. Les tailles varient de 0,093 à 0,656 pouces. - Diamètre du bouchon : 0,281 pouces - Diamètre maximal du passage scellable : 0,250 pouces - Pression d'épreuve : 14 000 psi - Matériau du bouchon : Aluminium - Matériau du boîtier : Aluminium Performance générale - Court : Classe 1 : 8, Classe 2 : 9, Classe 3 : 10 - Long : Classe 1 : 9, Classe 2 : 12, Classe 3 : 14 Matériaux - Goupille : Aluminium 2024-T4 ou T351, SAE AMS-QQ-A-225/6, Alodine Jaune selon MIL-DTL-5541 & Cire - Bouchon : Aluminium 2024-T4 ou T351, SAE AMS-QQ-A-225/6, Anodisation Verte selon MIL-A-8625 Type II B Vues dimensionnelles et détails du trou d'installation Pour les dimensions, veuillez vous référer à l'onglet Numéros de pièce et spécifications. Numéros de pièce et spécifications - PLGA2810010A : Court, D Max. : 0,2812, D Min. : 0,2803, C Nom. : 0,255, M Nom. : 0,23, K Nom. : 0,245, L Nom. : 0,193, Poids : 0,69g - PLGA2811010A : Long, D Max. : 0,2812, D Min. : 0,2803, C Nom. : 0,37, M Nom. : 0,34, K Nom. : 0,247, L Nom. : 0,28, Poids : 1g Pièces de rechange et accessoires - CUTA2810203A : Ensemble d'outils d'installation - CUTA2810103B : Ensemble d'outils d'extraction - CUTA2811103A : Jauge - PLGA2910010A : Bouchon Lee surdimensionné court - PLGA2911010A : Bouchon Lee surdimensionné long Enveloppes CAO : Modèle court de bouchon Lee en aluminium 281, Modèle long de bouchon Lee en aluminium 281 Manuel : Manuel technique hydraulique des solutions aérospatiales, énergétiques et de sport automobile Vidéo produit : Présentation des caractéristiques et avantages du bouchon d'expansion Lee Article : Les bouchons A.F.O.® à double étanchéité offrent des fonctions de précharge et de purge Spécifications techniques / Caractéristiques : - Diamètre du bouchon : 0,281 pouces - Diamètre maximal du passage scellable : 0,250 pouces - Pression d'épreuve : 14 000 psi - Matériau du bouchon : Aluminium (2024-T4 ou T351, SAE AMS-QQ-A-225/6) - Matériau du boîtier : Aluminium - Finition de la goupille : Alodine Jaune selon MIL-DTL-5541 & Cire - Finition du bouchon : Anodisation Verte selon MIL-A-8625 Type II B - Tailles disponibles : 0,093 à 0,656 pouces
