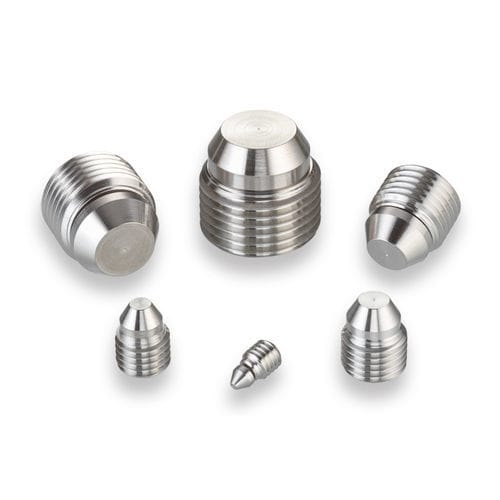

Bouchon cylindrique PLAA3124020A

filetéen inoxen aluminium

Ce bouchon à filetage est conçu pour appliquer une force axiale uniquement sur le trou d'installation, ce qui le rend idéal pour sceller des trous avec des parois fines. Entièrement fabriqué en alliage nickel-cobalt MP35N, ce bouchon A.F.O. est conforme aux normes NACE et offre une excellente résistance à la corrosion pour les applications difficiles dans l'industrie pétrolière et gazière. Ce bouchon utilise un joint métal sur métal pour les applications à haute pression. Il est à la fois amovible et réutilisable, offrant un accès facile aux passages scellés. Les tailles varient de 0,19 à 0,75 pouces. - Diamètre du bouchon : 0,312 pouces - Diamètre maximal du passage scellable : 0,209 pouces - Pression d'épreuve : 56 000 psi - Matériau du bouchon : MP35N - Matériau du boîtier : Inconel, Monel, MP35N ou Titane Performance générale - Acier inoxydable : 56 000 psi - Aluminium : 26 000 psi - AISI 8630 : 56 000 psi Matériaux - Corps fileté : MP35N (NACE MR0175 / ISO 15156) - Nez : MP35N (NACE MR0175 / ISO 15156) Numéros de pièce et spécifications - Numéro de pièce : PLAA3124020A - A Min. : 0,136 - A Max. : 0,209 - D Nom. : 0,119 - E* Min. : 0,412 - F Min. : 0,09 - Poids : 2,1 g - Filetage B : 0,312 - 24 - C Réf. : 0,415 - G Hex : 0,156 Pièces de rechange et accessoires - Numéro de pièce de l'outil de frappe : CUTA3120163A - Rotation requise de l'outil : 150° +/- 30° - Couple de frappe (boîtier en aluminium) : 85 in-lbs - Couple d'installation (boîtier en aluminium) : 75 in-lbs - Couple de frappe (boîtier en acier/AISI 8630) : 180 in-lbs - Couple d'installation (boîtier en acier/AISI 8630) : 90 in-lbs Pour les dimensions, veuillez vous référer à l'onglet Numéros de pièce et spécifications. Manuel technique hydraulique des solutions aérospatiales, énergétiques et de sport automobile Page A58 Enveloppe CAO : Modèle de bouchon A.F.O. 312 MP35N (disponible sur demande) Procédure d'installation : PS 1013 H : Procédures d'installation pour bouchons A.F.O.® (disponible sur demande) Outils d'installation et de fabrication : Télécharger CUTA3120163A : Outil de frappe pour bouchon (disponible sur demande) Les bouchons A.F.O.® à double étanchéité offrent des fonctions de précharge et de purge (article disponible en ligne) Aperçu des caractéristiques et avantages du bouchon d'expansion Lee (ressource vidéo disponible en ligne) Spécifications techniques : - Diamètre du bouchon : 0,312 pouces - Diamètre maximal du passage scellable : 0,209 pouces - Pression d'épreuve : 56 000 psi - Matériau du bouchon : MP35N - Matériau du boîtier : Inconel, Monel, MP35N ou Titane - Numéro de pièce : PLAA3124020A - Poids : 2,1 g - Filetage B : 0,312 - 24 - Numéro de pièce de l'outil de frappe : CUTA3120163A - Rotation requise de l'outil : 150° +/- 30° - Couple de frappe (boîtier en aluminium) : 85 in-lbs - Couple d'installation (boîtier en aluminium) : 75 in-lbs - Couple de frappe (boîtier en acier/AISI 8630) : 180 in-lbs - Couple d'installation (boîtier en acier/AISI 8630) : 90 in-lbs
