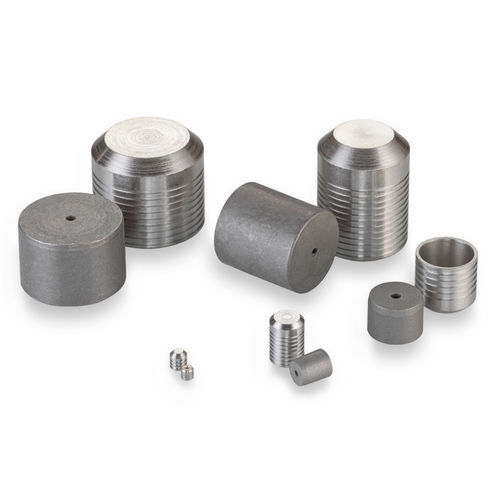

Bouchon cylindrique PLGA series

filetéen inoxde formage

Ce membre de notre famille classique de bouchons Lee est idéal pour une installation dans des collecteurs en acier inoxydable. Les bouchons Lee restent la méthode la plus simple et la plus réussie pour sceller les trous percés en croix. Lors de l'installation de la goupille, l'expansion contrôlée provoque l'enfoncement des terres et des rainures du bouchon dans le matériau environnant, formant des joints indépendants et des anneaux de retenue. Les tailles varient de 0,093 à 0,656 pouces. - Diamètre du bouchon : 0,468 pouces - Diamètre maximal du passage scellable : 0,437 pouces - Pression d'épreuve : 20 000 psi - Matériau du bouchon : Acier inoxydable - Matériau du boîtier : Acier inoxydable ou Titane Performance générale - Classe 1 : Court 10, Long 16 - Classe 2 : Court 12, Long 18 - Classe 3 : Court 14, Long 20 Pression d'épreuve (psi x 1000) Matériaux - Goupille : 416 CRES, QQ-S-763C, Rc 20-34, Passivé & Ciré - Bouchon : 416 CRES, QQ-S-763C, Rc 20-34, Passivé Vues dimensionnelles et détails du trou d'installation Pour les dimensions, veuillez vous référer à l'onglet Numéros de pièce et spécifications. Numéros de pièce et spécifications - PLGA4680020A : Court, 0,4687 - 0,4678, 0,39, 0,33, 0,436, 0,285, 7,9, 0,35, 0,437, 0,063, 0,4687 - 0,4712, 0,4687 - 0,4702, 0,4687 - 0,4692 - PLGA4681020A : Long, 0,4687 - 0,4678, 0,62, 0,53, 0,433, 0,46, 12, 0,562, 0,437, 0,063, 0,4687 - 0,4712, 0,4687 - 0,4702, 0,4687 - 0,4692 Toutes les dimensions sont en pouces. Ces informations sont fournies à titre de référence uniquement. Pièces de rechange et accessoires - CUTA4680203A : Ensemble d'outils d'installation - CUTA4680103B : Ensemble d'outils d'extraction - CUTA4681103A : Jauge - PLGA4780020A : Bouchon Lee surdimensionné court - PLGA4781020A : Bouchon Lee surdimensionné long Enveloppes CAO : Modèle court de bouchon Lee en acier inoxydable 468, Modèle long de bouchon Lee en acier inoxydable 468 Faits clés sur le produit - Diamètre du bouchon : 0,468 pouces - Diamètre maximal du passage scellable : 0,437 pouces - Pression d'épreuve : 20 000 psi - Matériau du bouchon : Acier inoxydable - Matériau du boîtier : Acier inoxydable ou Titane Spécifications / Caractéristiques techniques - Famille de produits : Bouchon Lee - Matériau : Acier inoxydable 416 CRES - Finition : Passivé (Goupille : Passivé & Ciré) - Tailles : 0,093 à 0,656 pouces - Pression d'épreuve : Jusqu'à 20 000 psi - Applications : Scellement des trous percés en croix dans des collecteurs en acier inoxydable
