Bouchon conique PLBA0602610S
filetéen métalen inox

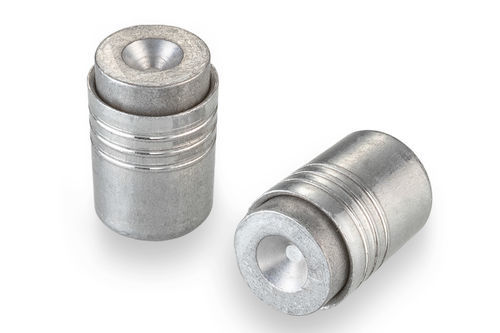

Bouchon conique - PLBA0602610S - THE LEE COMPANY - fileté / en métal / en inox
Bouchon conique - PLBA0602610S - THE LEE COMPANY - fileté / en métal / en inox
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de THE LEE COMPANY

Caractéristiques

Forme
conique
Type
fileté
Matériau
en métal, en inox, en aluminium, d'aluminium, en fonte
Fonction
de process, d'expansion, de séparation, finition, d'emboutissage
Applications produits
application, pour boîtier

Description

Ce bouchon d'expansion conique en aluminium préassemblé est conçu pour sceller les passages de fluides dans les pièces moulées en métal, créant un joint étanche sans utiliser de filets, de joints toriques ou de mastics. Son design conique unique élimine le besoin de tolérances de fabrication strictes et permet aux concepteurs de minimiser l'épaisseur des parois autour du bouchon, même pour les matériaux de boîtier fragiles. Le bouchon préassemblé facilite un processus d'installation automatisé ou manuel fiable. Il est idéal pour les applications à grand volume. - Diamètre du bouchon : 6,10 mm - Diamètre maximal du passage scellable : 5,50 mm - Pression nominale : 35 bar - Matériau du bouchon : Aluminium - Matériau du boîtier : Aluminium, fonte, acier inoxydable ou acier Performance générale - Pression nominale* : 35 bar - Diamètre maximal du passage scellable : 5,50 mm - Température maximale : 135°C - Force d'installation typique dans l'aluminium : 4,9 kN - Matériaux de boîtier acceptables : Aluminium, fonte, acier inoxydable et acier *La pression nominale peut être plus élevée selon les exigences spécifiques de l'application. Matériaux - Broche : Aluminium 6061 - Bouchon : Aluminium 6061 Numéros de pièce et spécifications - Numéro de pièce : PLBA0602610S - Poids : 0,50 g - Numéro de dessin du trou d'installation : 1INST089427S - Vue dimensionnelle : dessins 2D et du trou d'installation disponibles (voir images). - Outils d'installation et de fabrication : Numéro de dessin de l'outil d'installation : PLBT0670031S ; Numéro de dessin de l'alésoir conique : PLBT0670020S ; Numéro de dessin de l'alésoir conique, finition brute : PLBT0600014S - Enveloppe CAO : Modèle 6 mm Short Betaplug disponible. - Fiche technique et manuel disponibles (voir documents). Spécifications techniques clés : - Diamètre du bouchon : 6,10 mm - Diamètre maximal du passage scellable : 5,50 mm - Pression nominale : 35 bar - Température maximale : 135°C - Force d'installation typique dans l'aluminium : 4,9 kN - Matériau du bouchon : Aluminium 6061 - Matériaux de boîtier acceptables : Aluminium, fonte, acier inoxydable, acier - Numéro de pièce : PLBA0602610S - Poids : 0,50 g - Numéro de dessin du trou d'installation : 1INST089427S
