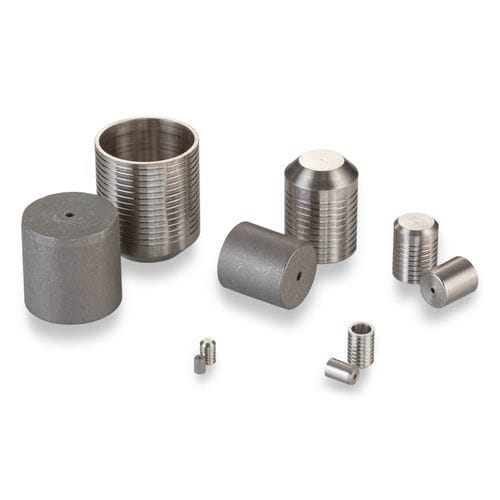

Bouchon cylindrique PLGA4681400A

filetéen alliage de nickelde formage

Ce membre de notre famille classique de Lee Plug est fabriqué en Monel, un alliage de nickel qui offre une résistance exceptionnelle à la corrosion dans une variété d'applications. Les bouchons Lee restent la méthode la plus simple et la plus réussie pour sceller les trous percés en croix. Lors de l'installation de la goupille, l'expansion contrôlée provoque l'enfoncement des terres et des rainures du bouchon dans le matériau environnant, formant des joints indépendants et des anneaux de retenue. Les tailles varient de 0,093 à 0,656 pouces. - Diamètre du bouchon : 0,468 pouces - Diamètre maximal du passage scellable : 0,437 pouces - Pression d'épreuve : 20 000 psi - Matériau du bouchon : Monel - Matériau du boîtier : Monel Performance générale - Pression d'épreuve (psi x 1000) : Classe 1 : 16, Classe 2 : 18, Classe 3 : 20 Matériaux - Goupille : R405 Monel, Spécification : QQ-N-281, Finition : Cire - Bouchon : R405 Monel, Spécification : QQ-N-281, Finition : Aucune Numéros de pièce et spécifications - Numéro de pièce : PLGA4681400A, Taille : Long, D Max. : 0,4687, D Min. : 0,4678, C Nom. : 0,62, M Nom. : 0,53, K Nom. : 0,433, L Nom. : 0,46, Poids (g) : 14, A Min. : 0,562, N Dia. Réf. : 0,437, W Min. : 0,063, Diam. de réam. Classe 1 : 0,4687 - 0,4712, Diam. de réam. Classe 2 : 0,4687 - 0,4702, Diam. de réam. Classe 3 : 0,4687 - 0,4692 Toutes les dimensions sont en pouces. Ces informations sont fournies à titre de référence uniquement. Pièces de rechange et accessoires - Numéro de pièce : CUTA4680203A, Description : Ensemble d'outils d'installation - Numéro de pièce : CUTA4680103B, Description : Ensemble d'outils d'extraction - Numéro de pièce : CUTA4681103A, Description : Jauge - Numéro de pièce : PLGA4781400A, Description : Bouchon Lee surdimensionné long - Procédure d'installation : Voir PS 203 REV L : Critères de conception et procédures d'installation et d'extraction pour les bouchons d'expansion Lee Plug (voir documents) - Outils d'installation et de fabrication : Télécharger CUTA4680203A : Outil d'installation de bouchon, Télécharger CUTA4680103B : Ensemble d'outils d'extraction de bouchon, Télécharger CUTA4681103A : Jauge de bouchon (voir documents) Spécifications d'image - Vue dimensionnelle et détails du trou d'installation disponibles (voir images secondaires) Faits clés sur le produit - Diamètre du bouchon : 0,468 pouces - Diamètre maximal du passage scellable : 0,437 pouces - Pression d'épreuve : 20 000 psi - Matériau du bouchon : Monel - Matériau du boîtier : Monel Spécifications / Caractéristiques techniques - Famille de produits : Lee Plug - Matériau : R405 Monel (QQ-N-281) - Finition : Cire (Goupille), Aucune (Bouchon) - Pression d'épreuve : Jusqu'à 20 000 psi (Classe 3) - Plage de tailles : 0,093 à 0,656 pouces - Exemple de numéro de pièce : PLGA4681400A
