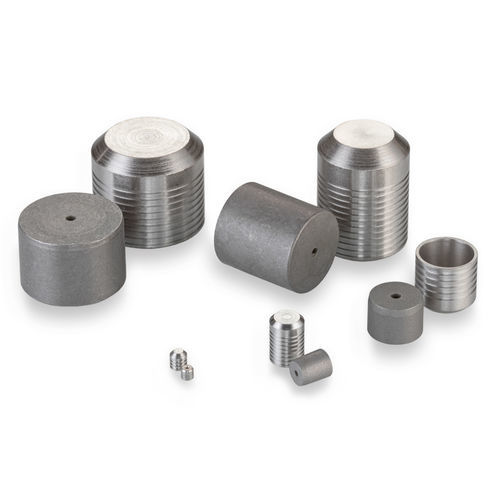

Bouchon cylindrique PLGA series

filetéen inoxde formage

Ce membre de notre famille classique de bouchons Lee est idéal pour une installation dans des collecteurs en acier inoxydable. Les bouchons Lee restent la méthode la plus simple et la plus réussie pour sceller les trous percés en croix. Lors de l'installation de la goupille, l'expansion contrôlée provoque l'enfoncement des terres et des rainures du bouchon dans le matériau environnant, formant des joints indépendants et des anneaux de retenue. Les tailles varient de 0,093 à 0,656 pouces. - Diamètre du bouchon : 0,656 pouces - Diamètre maximal du passage scellable : 0,625 pouces - Pression d'épreuve : 16 000 psi - Matériau du bouchon : Acier inoxydable - Matériau du boîtier : Acier inoxydable ou Titane Performance générale - Court : Classe 1 : 6, Classe 2 : 8, Classe 3 : 10 - Long : Classe 1 : 10, Classe 2 : 14, Classe 3 : 16 Matériaux - Goupille : 416 CRES, QQ-S-763C, Rc 20-34, Passivé & Ciré - Bouchon : 416 CRES, QQ-S-763C, Rc 20-34, Passivé Numéros de pièce et spécifications - PLGA6560020A (Court) - PLGA6561020A (Long) Pièces de rechange et accessoires - Ensemble d'outils d'installation : CUTA5650203A - Ensemble d'outils d'extraction : CUTA5650103B - Jauge : CUTA5651103A - Bouchon Lee surdimensionné court : PLGA5750020A - Bouchon Lee surdimensionné long : PLGA5751020A Procédure d'installation : PDF téléchargeable disponible (voir documents) Outils d'installation et de fabrication : PDFs téléchargeables disponibles (voir documents) Spécifications techniques / Caractéristiques : - Diamètre du bouchon : 0,656 pouces - Diamètre maximal du passage scellable : 0,625 pouces - Pression d'épreuve : 16 000 psi - Matériau du bouchon : Acier inoxydable (416 CRES) - Matériau du boîtier : Acier inoxydable ou Titane - Tailles disponibles : 0,093 à 0,656 pouces - Numéros de pièce : PLGA6560020A (Court), PLGA6561020A (Long) - Finition : Passivé & Ciré (Goupille), Passivé (Bouchon) - Performance générale (Pression d'épreuve) : Court (Classe 1 : 6, Classe 2 : 8, Classe 3 : 10), Long (Classe 1 : 10, Classe 2 : 14, Classe 3 : 16) [psi x 1000]
