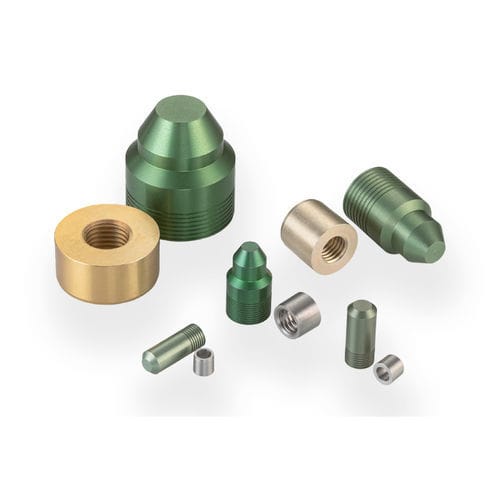

Bouchon cylindrique PLRA5310010A

filetéen aluminiumpour boîtier

Ce bouchon R.F.O. est conçu pour appliquer uniquement une force radiale sur un trou d'installation. Ce bouchon peut être utilisé pour sceller des ouvertures dans des coques minces ainsi que des matériaux fragiles. Il est conçu pour s'adapter aux passages sans nécessiter d'épaulement de support et il n'y a pas de pression vers le bas lors de l'installation. Le bouchon R.F.O. est installé à l'aide de l'outil d'installation hydraulique de The Lee Company. Les tailles varient de 0,156 à 0,875 pouces. - Diamètre du bouchon : 0,531 pouces - Diamètre maximal du passage scellable : 0,531 pouces - Pression d'épreuve : 3500 psi - Matériau du bouchon : Aluminium - Matériau du boîtier : Aluminium Performance générale - Pression d'épreuve (psi x 1000) : Classe 2 : 2,5, Classe 3 : 3,5 Matériaux - Goupille : Aluminium 2024-T4 ou T351, SAE AMS-QQ-A-225/6, Alodine Jaune selon MIL-DTL-5541 - Bouchon : Aluminium 2024-T4 ou T351, SAE AMS-QQ-A-225/6, Anodisation Verte selon MIL-A-8625 Type II B Numéros de pièce et spécifications - Numéro de pièce : PLRA5310010A - D Max. : 0,5312 - D Min. : 0,5303 - C Nom. : 0,87 - M Nom. : 0,5 - MM Nom. : 0,72 - K Nom. : 0,485 - L Nom. : 0,375 - X : 0,250-28 - Y : 0,39 - Z : 0,216-28 - Poids (g) : 5,2 - A Min. : 0,4 - B Min. : 0,13 - Diamètre de ré-alésage Classe 2 : 0,5312 - 0,5327 - Diamètre de ré-alésage Classe 3 : 0,5312 - 0,5317 Toutes les dimensions sont en pouces. Ces informations sont fournies à titre de référence uniquement. Pièces de rechange et accessoires - Numéro de pièce : CUTX0100000B, Description : Outil d'installation hydraulique - Numéro de pièce : CUTA5315205A, Description : Ensemble d'outils d'installation - Numéro de pièce : CUTA5316205B, Description : Ensemble d'outils d'extraction - Numéro de pièce : PLRA5410010A, Description : Bouchon R.F.O surdimensionné Faits clés sur le produit - Diamètre du bouchon : 0,531 pouces - Diamètre maximal du passage scellable : 0,531 pouces - Pression d'épreuve : 3500 psi - Matériau du bouchon : Aluminium - Matériau du boîtier : Aluminium Pour plus d'informations - Manuel technique hydraulique des solutions aérospatiales, énergétiques et de sport automobile Page A53 Spécifications techniques / Caractéristiques : - Installation par force radiale uniquement - Scelle les coques minces et les matériaux fragiles - Aucun épaulement de support requis - Aucune pression vers le bas lors de l'installation - Outil d'installation hydraulique requis - Plage de tailles : 0,156 à 0,875 pouces - Pression d'épreuve : jusqu'à 3500 psi (Classe 3) - Matériau : Aluminium 2024-T4 ou T351 - Finition : Alodine Jaune (Goupille), Anodisation Verte (Bouchon)
