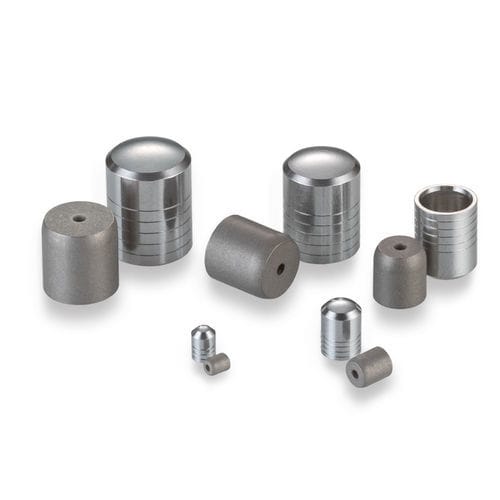

Bouchon fileté PLHA2501241A

en inoxen compositede titane

Ce membre de notre famille classique de bouchons Lee est conçu pour sceller les passages dans des matériaux à haute résistance et dureté tels que le titane et l'inconel. Sa construction en matériau haute résistance et sa géométrie unique, associées à la fiabilité éprouvée de notre principe d'expansion Lee Plug, confèrent à ce bouchon une pression d'épreuve de 32 000 psi (221 MPa). Les tailles varient de 0,093 à 0,343 pouces. - Diamètre du bouchon : 0,250 pouces - Diamètre maximal du passage scellable : 0,218 pouces - Pression d'épreuve : 32 000 psi - Matériau du bouchon : 15-5PH - Matériau du boîtier : Inconel, acier inoxydable ou titane Performance générale - Pression d'épreuve de 32 000 psi Matériaux - Broche : 15-5 PH CRES, AMS 5659, Passivé & Cire - Bouchon : 15-5 PH CRES, AMS 5659, Passivé/Composite de chrome Numéros de pièce et spécifications - Numéro de pièce : PLHA2501241A - D Max. : 0,25 - D Min. : 0,2491 - C Nom. : 0,331 - M Nom. : 0,285 - K Nom. : 0,211 - L Nom. : 0,222 - Poids : 1,8 g - A Min. : 0,305 - N Dia. Ref. : 0,218 - W Min. : 0,06 - Diamètre de l'alésoir : 0,25 - 0,251 Pièces de rechange et accessoires - Ensemble d'outils d'installation : CUTA2500203A - Ensemble d'outils d'extraction : CUTA2500103B - Jauge : CUTA2501103A - Bouchon Lee surdimensionné : PLHA2601241A Spécifications de l'image - Vue dimensionnelle et détails du trou d'installation disponibles en images. Pour les dimensions, veuillez vous référer à l'onglet Numéros de pièce et spécifications. Manuel technique hydraulique des solutions aérospatiales, énergétiques et sportives Page A65 (voir documents) Caractéristiques techniques clés / Spécifications : - Diamètre du bouchon : 0,250 pouces - Diamètre maximal du passage scellable : 0,218 pouces - Pression d'épreuve : 32 000 psi (221 MPa) - Matériau du bouchon : 15-5PH - Matériau du boîtier : Inconel, acier inoxydable ou titane - Numéro de pièce : PLHA2501241A - Poids : 1,8 g - Spécification du matériau : AMS 5659 - Finition : Passivé & Cire / Passivé/Composite de chrome
