Bouchon rond PLGM series
fileténon filetéen aluminium

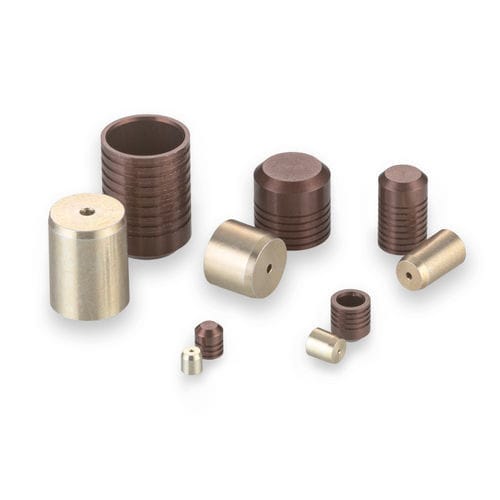

Bouchon rond - PLGM series - THE LEE COMPANY - fileté / non fileté / en aluminium
Bouchon rond - PLGM series - THE LEE COMPANY - fileté / non fileté / en aluminium
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de THE LEE COMPANY

Caractéristiques

Forme
rond
Type
fileté, non fileté
Matériau
en aluminium
Fonction
d'expansion, de formage
Applications produits
pour boîtier
Diamètre fonctionnel

4,5 mm
(0,177 in)

Description

Ce membre de notre famille classique de bouchons Lee est idéal pour une installation dans des collecteurs en aluminium. Les bouchons Lee restent la méthode la plus simple et la plus réussie pour sceller les trous percés en croix. Lors de l'installation de la goupille, l'expansion contrôlée provoque l'enfoncement des terres et des rainures du bouchon dans le matériau environnant, formant des joints indépendants et des anneaux de retenue. Les tailles varient de 2,5 à 8 millimètres. - Diamètre du bouchon : 4,50 mm - Diamètre maximal du passage scellable : 3,7 mm - Pression d'épreuve : 102 MPa - Matériau du bouchon : Aluminium - Matériau du boîtier : Aluminium Performance générale - Classe 1 : Court 49, Long 69 - Classe 2 : Court 59, Long 88 - Classe 3 : Court 69, Long 102 Matériaux - Goupille : Aluminium 2024-T4 ou T351, SAE AMS-QQ-A-225/6, Alodine Jaune selon MIL-DTL-5541 & Cire - Bouchon : Aluminium 2024-T4 ou T351, SAE AMS-QQ-A-225/6, Anodisation Marron selon MIL-A-8625 Type II B Numéros de pièce et spécifications - PLGM0450010A : Court, D Max. 4,5, D Min. 4,48, C Nom. 4,55, M Nom. 3,81, K Nom. 3,58, L Nom. 3,29, Poids 0,18 g - PLGM0451010A : Long, D Max. 4,5, D Min. 4,48, C Nom. 7,19, M Nom. 6,61, K Nom. 3,57, L Nom. 6,03, Poids 0,3 g Pièces de rechange et accessoires - CUTA1560203A : Ensemble d'outils d'installation - CUTM0450103B : Ensemble d'outils d'extraction - CUTM0451103A : Jauge Faits clés sur le produit : - Diamètre du bouchon : 4,50 mm - Diamètre maximal du passage scellable : 3,7 mm - Pression d'épreuve : 102 MPa - Matériau du bouchon : Aluminium - Matériau du boîtier : Aluminium Caractéristiques / Spécifications techniques : - Famille de produits : Lee Plug - Matériau : Aluminium 2024-T4 ou T351 - Finition : Alodine Jaune selon MIL-DTL-5541 & Cire (Goupille), Anodisation Marron selon MIL-A-8625 Type II B (Bouchon) - Tailles : 2,5 à 8 mm (produit présenté : 4,50 mm) - Pression d'épreuve : jusqu'à 102 MPa (Long, Classe 3) - Application : Collecteurs en aluminium, scellage de trous percés en croix
