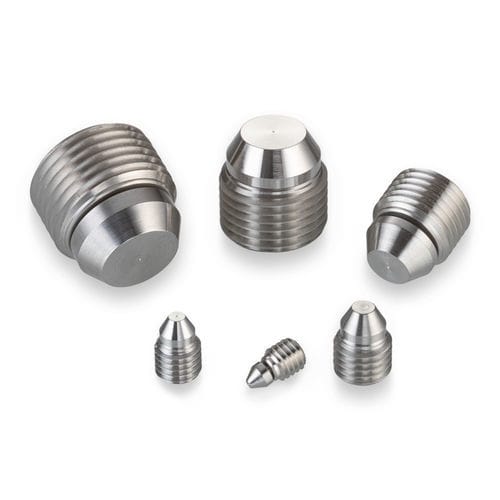

Bouchon cylindrique PLAA1932010A

filetéen inoxen aluminium

Ce bouchon à filetage est conçu pour appliquer une force axiale uniquement sur le trou d'installation, ce qui le rend idéal pour sceller des trous avec des parois minces. Il utilise un joint métal sur métal pour les applications à haute pression et est à la fois amovible et réutilisable, offrant un accès facile aux passages scellés. Les bouchons A.F.O. présentent un joint flottant unique qui s'aligne automatiquement pour permettre des trous filetés qui ne sont pas parfaitement concentriques avec le trou traversant. Les tailles varient de 0,19 à 0,75 pouces. - Diamètre du bouchon : 0,190 pouces - Diamètre maximal du passage scellable : 0,098 pouces - Pression d'épreuve : 56 000 psi - Matériau du bouchon : Acier inoxydable - Matériau du boîtier : Aluminium ou acier inoxydable Performance générale - Acier inoxydable : 56 000 psi - Aluminium : 26 000 psi - AISI 8630 : 56 000 psi Matériaux - Corps fileté : 303 CRES, QQ-S-763C et AMS 5640 Type I, Passivation - Nez : 15-5 PH CRES, AMS 5659, Passivation Pièces de rechange et accessoires - Numéro de pièce de l'outil de frappe : CUTA1900163A - Rotation requise de l'outil : 200° +/- 45° - Couple de frappe (boîtier en aluminium) : 10 in-lbs - Couple d'installation (boîtier en aluminium) : 7 in-lbs - Couple de frappe (boîtier en acier/AISI 8630) : 22 in-lbs - Couple d'installation (boîtier en acier/AISI 8630) : 18 in-lbs Numéros de pièce et spécifications - Numéro de pièce : PLAA1932010A - A Min. : 0,08 - A Max. : 0,098 - D Nom. : 0,077 - E* Min. : 0,295 - F Min. : 0,08 - Poids : 0,5 g - Filetage B : 0,19 - 32 - C Réf. : 0,315 - G Hex : 0,094 Pour les dimensions, veuillez vous référer à l'onglet Numéros de pièce et spécifications. Manuel technique hydraulique des solutions aérospatiales, énergétiques et de sport automobile Page A56 Procédure d'installation : PS 1013 H : Procédures d'installation pour les bouchons A.F.O.® Outils d'installation et de fabrication : Télécharger CUTA1900163A : Outil de frappe pour bouchon Enveloppe CAO : Modèle de bouchon A.F.O. en acier inoxydable 190 Ressource : Manuel technique hydraulique des solutions aérospatiales, énergétiques et de sport automobile Ressource : Aperçu des caractéristiques et avantages des bouchons d'expansion Lee Ressource : Les bouchons A.F.O.® à double étanchéité offrent des fonctions de précharge et de purge Spécifications techniques : - Diamètre du bouchon : 0,190 pouces - Diamètre maximal du passage scellable : 0,098 pouces - Pression d'épreuve : 56 000 psi - Matériau du bouchon : Acier inoxydable - Matériau du boîtier : Aluminium ou acier inoxydable - Matériau du corps fileté : 303 CRES (QQ-S-763C et AMS 5640 Type I, Passivation) - Matériau du nez : 15-5 PH CRES (AMS 5659, Passivation) - Numéro de pièce de l'outil de frappe : CUTA1900163A - Rotation requise de l'outil : 200° +/- 45° - Couple de frappe (boîtier en aluminium) : 10 in-lbs - Couple d'installation (boîtier en aluminium) : 7 in-lbs - Couple de frappe (boîtier en acier/AISI 8630) : 22 in-lbs - Couple d'installation (boîtier en acier/AISI 8630) : 18 in-lbs - Numéro de pièce : PLAA1932010A - A Min. : 0,08 - A Max. : 0,098 - D Nom. : 0,077 - E* Min. : 0,295 - F Min. : 0,08 - Poids : 0,5 g - Filetage B : 0,19 - 32 - C Réf. : 0,315 - G Hex : 0,094
