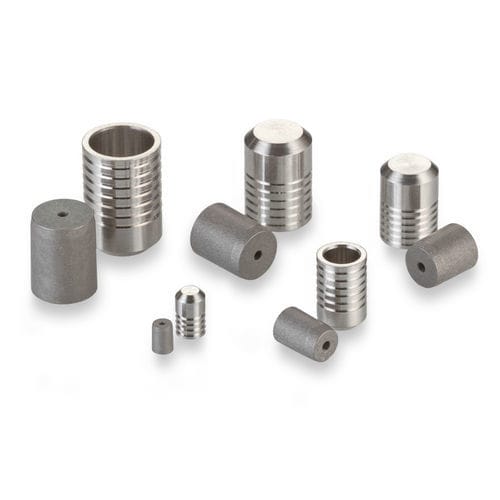

Bouchon cylindrique PLGM0501020A

filetéen inoxde formage

Ce membre de notre famille classique de bouchons Lee est idéal pour une installation dans des collecteurs en acier inoxydable. Les bouchons Lee restent la méthode la plus simple et la plus réussie pour sceller les trous percés en croix. Lors de l'installation de la goupille, l'expansion contrôlée provoque l'enfoncement des terres et des rainures du bouchon dans le matériau environnant, formant des joints indépendants et des anneaux de retenue. Les tailles varient de 2,5 à 8 mm. - Diamètre du bouchon : 5,00 mm - Diamètre maximal du passage scellable : 4,2 mm - Pression d'épreuve : 196 MPa - Matériau du bouchon : Acier inoxydable - Matériau du boîtier : Inconel, Monel, MP35N, Acier inoxydable ou Titane Performance générale - Pression d'épreuve (court) : 83 MPa (Classe 1), 98 MPa (Classe 2), 113 MPa (Classe 3) - Pression d'épreuve (long) : 123 MPa (Classe 1), 167 MPa (Classe 2), 196 MPa (Classe 3) Matériaux - Goupille : 416 CRES, QQ-S-763C, Rc 20-34, Passivé & Ciré - Bouchon : 416 CRES, QQ-S-763C, Rc 20-34, Passivé Numéros de pièce et spécifications - PLGM0500020A : Court - PLGM0501020A : Long Pièces de rechange et accessoires - CUTA1870203A : Ensemble d'outils d'installation - CUTM0500103B : Ensemble d'outils d'extraction - CUTM0501103A : Jauge Procédure d'installation : PS 203 REV L : Critères de conception et procédures d'installation et d'extraction pour les bouchons d'expansion Lee Outils d'installation et de fabrication - CUTA1870203A : Outil d'installation de bouchon - CUTM0500103B : Ensemble d'outils d'extraction de bouchon - CUTM0501103A : Jauge de bouchon Spécifications d'image - Vue dimensionnelle et détails du trou d'installation disponibles Enveloppes CAO - Modèle court de bouchon Lee métrique en acier inoxydable 5,00 - Modèle long de bouchon Lee métrique en acier inoxydable 5,00 Faits clés sur le produit - Diamètre du bouchon : 5,00 mm - Diamètre maximal du passage scellable : 4,2 mm - Pression d'épreuve : 196 MPa - Matériau du bouchon : Acier inoxydable - Matériau du boîtier : Inconel, Monel, MP35N, Acier inoxydable ou Titane Spécifications / Caractéristiques techniques - Tailles : 2,5 à 8 mm - Pression d'épreuve (court) : 83 MPa (Classe 1), 98 MPa (Classe 2), 113 MPa (Classe 3) - Pression d'épreuve (long) : 123 MPa (Classe 1), 167 MPa (Classe 2), 196 MPa (Classe 3) - Matériau de la goupille : 416 CRES, QQ-S-763C, Rc 20-34, Passivé & Ciré - Matériau du bouchon : 416 CRES, QQ-S-763C, Rc 20-34, Passivé
