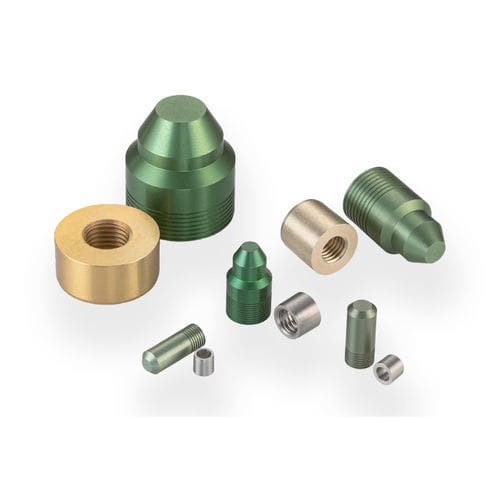

Bouchon cylindrique PLRA4060010A

filetéen aluminiumde support

Ce bouchon R.F.O. est conçu pour appliquer une force radiale uniquement sur un trou d'installation. Ce bouchon peut être utilisé pour sceller des ouvertures dans des coques minces ainsi que des matériaux fragiles. Il est conçu pour s'adapter aux passages sans besoin d'un épaulement de support et il n'y a pas de pression vers le bas lors de l'installation. Le bouchon R.F.O. est installé à l'aide de l'outil d'installation hydraulique de The Lee Company. Les tailles varient de 0,156 à 0,875 pouces. - Diamètre du bouchon : 0,406 pouces - Diamètre maximal du passage scellable : 0,406 pouces - Pression d'épreuve : 3500 psi - Matériau du bouchon : Aluminium - Matériau du boîtier : Aluminium Performance générale - Classe 2 : Pression d'épreuve (psi x 1000) : 2,5 - Classe 3 : Pression d'épreuve (psi x 1000) : 3,5 Matériaux - Goupille : Aluminium 2024-T4 ou T351, SAE AMS-QQ-A-225/6, Alodine Jaune selon MIL-DTL-5541 - Bouchon : Aluminium 2024-T4 ou T351, SAE AMS-QQ-A-225/6, Anodisation Verte selon MIL-A-8625 Type II B Numéros de pièce et spécifications - Numéro de pièce : PLRA4060010A - D Max. : 0,4062 - D Min. : 0,4053 - C Nom. : 0,7 - M Nom. : 0,4 - MM Nom. : 0,55 - K Nom. : 0,357 - L Nom. : 0,256 - X : 0,216-28 - Y : 0,33 - Z : 0,190-32 - Poids (g) : 2,4 - A Min. : 0,4 - B Min. : 0,1 - Diamètre de ré-alésage Classe 2 : 0,4062 - 0,4077 - Diamètre de ré-alésage Classe 3 : 0,4062 - 0,4067 Pièces de rechange et accessoires - Numéro de pièce : CUTX0100000B, Description : Outil d'installation hydraulique - Numéro de pièce : CUTA4065205A, Description : Ensemble d'outils d'installation - Numéro de pièce : CUTA4066205B, Description : Ensemble d'outils d'extraction - Numéro de pièce : PLRA4160010A, Description : Bouchon surdimensionné R.F.O. Procédure d'installation : Voir PS 203 REV L : Critères de conception et procédures d'installation et d'extraction pour les bouchons d'expansion Lee (voir documents) Outils d'installation et de fabrication : Outil d'installation de bouchon, Ensemble d'outils d'extraction de bouchon, Outil d'installation hydraulique Lee R.F.O. Spécifications d'image - Vue dimensionnelle et détails du trou d'installation disponibles (voir images) Enveloppe CAO : Modèle de bouchon RFO en aluminium 406 (voir ressources) Pour plus d'informations : Manuel technique hydraulique des solutions aérospatiales, énergétiques et de sport automobile Page A53 (voir documents) Faits clés sur le produit - Diamètre du bouchon : 0,406 pouces - Diamètre maximal du passage scellable : 0,406 pouces - Pression d'épreuve : 3500 psi - Matériau du bouchon : Aluminium - Matériau du boîtier : Aluminium Caractéristiques / Spécifications techniques - Type de produit : Bouchon - Modèle : Bouchon en aluminium 406 R.F.O.® - Matériau : Aluminium 2024-T4 ou T351 - Finition : Alodine Jaune selon MIL-DTL-5541 (Goupille), Anodisation Verte selon MIL-A-8625 Type II B (Bouchon) - Pression d'épreuve : Jusqu'à 3500 psi (Classe 3) - Diamètre du bouchon : 0,406 pouces - Diamètre maximal du passage scellable : 0,406 pouces - Installation : Outil d'installation hydraulique requis - Tailles disponibles : 0,156 à 0,875 pouces
