Bouchon cylindrique PLGM series
filetéen aluminiumde formage

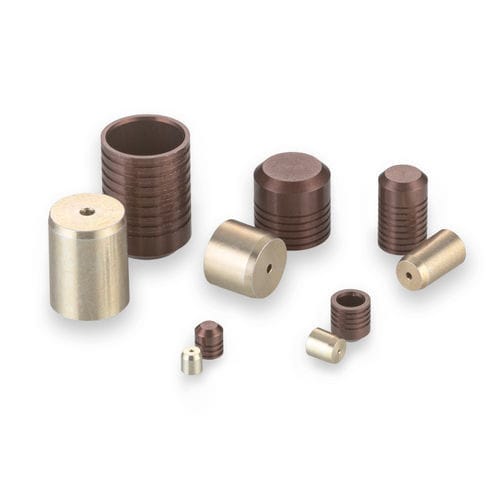

Bouchon cylindrique - PLGM series - THE LEE COMPANY - fileté / en aluminium / de formage
Bouchon cylindrique - PLGM series - THE LEE COMPANY - fileté / en aluminium / de formage
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de THE LEE COMPANY

Caractéristiques

Forme
cylindrique
Type
fileté
Matériau
en aluminium
Fonction
d'expansion, de formage
Applications produits
pour boîtier
Diamètre fonctionnel

5 mm
(0,197 in)

Description

Ce membre de notre famille classique de bouchons Lee est idéal pour une installation dans des collecteurs en aluminium. Les bouchons Lee restent la méthode la plus simple et la plus réussie pour sceller les trous percés en croix. Lors de l'installation de la goupille, l'expansion contrôlée provoque l'enfoncement des terres et des rainures du bouchon dans le matériau environnant, formant des joints indépendants et des anneaux de retenue. Les tailles varient de 2,5 à 8 millimètres. - Diamètre du bouchon : 5,00 mm - Diamètre maximal du passage scellable : 4,2 mm - Pression d'épreuve : 102 MPa - Matériau du bouchon : Aluminium - Matériau du boîtier : Aluminium Performance générale - Classe 1 : Court 49, Long 69 - Classe 2 : Court 59, Long 88 - Classe 3 : Court 69, Long 102 Matériaux - Goupille : Aluminium 2024-T4 ou T351, SAE AMS-QQ-A-225/6, Alodine Jaune selon MIL-DTL-5541 & Cire - Bouchon : Aluminium 2024-T4 ou T351, SAE AMS-QQ-A-225/6, Anodisation Marron selon MIL-A-8625 Type II B Numéros de pièce et spécifications - PLGM0500010A : Court, D Max. 5, D Min. 4,98, C Nom. 4,98, M Nom. 4,22, K Nom. 4,08, L Nom. 3,72, Poids 0,25 g, A Min. 4,7, N Dia. Réf. 4,2, W Min. 3,2, Alésage Dia. Classe 1 H10 * 5,00 - 5,06, Classe 2 H9 * 5,00 - 5,04, Classe 3 H7 * 5,00 - 5,01 - PLGM0501010A : Long, D Max. 5, D Min. 4,98, C Nom. 7,75, M Nom. 7,12, K Nom. 4,07, L Nom. 6,47, Poids 0,39 g, A Min. 7,6, N Dia. Réf. 4,2, W Min. 3,2, Alésage Dia. Classe 1 H10 * 5,00 - 5,06, Classe 2 H9 * 5,00 - 5,04, Classe 3 H7 * 5,00 - 5,01 *Les tolérances DIN 7154 sont comprises dans les tolérances d'alésage. Toutes les dimensions sont en millimètres. Ces informations sont fournies à titre de référence uniquement. Pièces de rechange et accessoires : - CUTA1870203A : Ensemble d'outils d'installation - CUTM0500103B : Ensemble d'outils d'extraction - CUTM0501103A : Jauge Faits clés sur le produit : - Diamètre du bouchon : 5,00 mm - Diamètre maximal du passage scellable : 4,2 mm - Pression d'épreuve : 102 MPa - Matériau du bouchon : Aluminium - Matériau du boîtier : Aluminium
