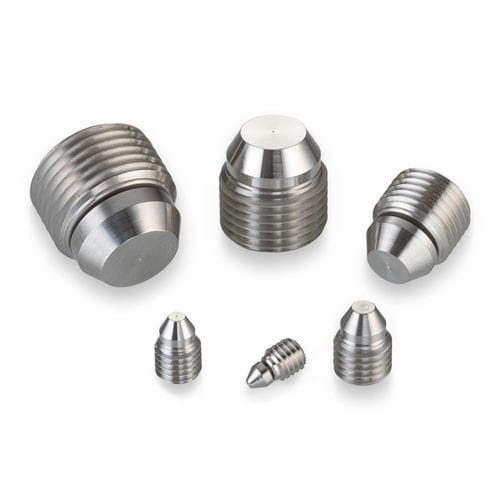

Bouchon cylindrique PLAA3724010A

filetéen inoxen aluminium

Ce bouchon à filetage est conçu pour appliquer une force axiale uniquement sur le trou d'installation, ce qui le rend idéal pour sceller des trous avec des parois minces. Il utilise un joint métal sur métal pour les applications à haute pression et est à la fois amovible et réutilisable, offrant un accès facile aux passages scellés. Les bouchons A.F.O. disposent d'un joint flottant unique qui s'aligne automatiquement pour permettre des trous filetés qui ne sont pas parfaitement concentriques avec le trou traversant. Les tailles varient de 0,19 à 0,75 pouces. - Diamètre du bouchon : 0,375 pouces - Diamètre maximal du passage scellable : 0,276 pouces - Pression d'épreuve : 54 000 psi - Matériau du bouchon : Acier inoxydable - Matériau du boîtier : Aluminium ou acier inoxydable Performance générale - Acier inoxydable : 54 000 psi - Aluminium : 24 000 psi - AISI 8630 : 54 000 psi Matériaux - Corps fileté : 303 CRES, QQ-S-763C et AMS 5640 Type I, Passivation - Nez : 15-5 PH CRES, AMS 5659, Passivation Vues dimensionnelles et détails du trou d'installation Pour les dimensions, veuillez vous référer à l'onglet Numéros de pièce et spécifications. Numéros de pièce et spécifications - Numéro de pièce : PLAA3724010A - A Min. : 0,187 - A Max. : 0,276 - D Nom. : 0,129 - E* Min. : 0,454 - F Min. : 0,12 - Poids : 3,6 g - Filetage B : 0,375 - 24 - C Réf. : 0,455 - G Hex : 0,187 *La dimension (E) variera avec les changements de dimension (A). Toutes les dimensions sont en pouces. Ces informations sont fournies à titre de référence uniquement. Pièces de rechange et accessoires - Numéro de pièce de l'outil de frappe : CUTA3750163A - Rotation requise de l'outil : 150° +/- 30° - Couple de frappe (Réf) (boîtier en aluminium) : 125 in-lbs - Couple d'installation (boîtier en aluminium) : 100 in-lbs - Couple de frappe (Réf) (boîtier en acier/AISI 8630) : 275 in-lbs - Couple d'installation (boîtier en acier/AISI 8630) : 220 in-lbs - Enveloppe CAO : Modèle de bouchon A.F.O. en acier inoxydable 375 (disponible sur demande) - Manuel : Manuel technique hydraulique des solutions aérospatiales, énergétiques et de sport automobile (voir PDF dans les documents) - Vidéo produit : Aperçu des caractéristiques et avantages du bouchon d'expansion Lee (voir lien vidéo) Spécifications techniques - Type de produit : Bouchon à filetage - Type de joint : Métal sur métal - Amovible/Réutilisable : Oui - Joint flottant auto-alignant : Oui - Plage de tailles : 0,19 à 0,75 pouces - Pression d'épreuve (acier inoxydable) : 54 000 psi - Matériau du bouchon : 303 CRES, 15-5 PH CRES - Matériau du boîtier : Aluminium ou acier inoxydable - Finition : Passivation - Exemple de numéro de pièce : PLAA3724010A - Poids : 3,6 g - Filetage : 0,375 - 24
